Алмазный канат для железобетона: как выбрать конструкцию, диаметр и связку

Алмазный канат для железобетона выбирают по материалу конструкции, типу алмазоносных перлин, их наружному диаметру и требованиям конкретной канатной пилы. Для закупки недостаточно обозначения «по бетону»: нужно согласовать инструмент с армированием, заполнителем, мощностью привода, роликами, соединением и разрешёнными режимами работы.

На демонтаже фундамента это различие становится заметно уже на первом участке. Канат может уверенно проходить бетон, но терять скорость на пакетах арматуры. Другой расходник справляется с металлическими включениями, однако при неподходящих режимах быстро теряет рабочий слой. В обоих случаях менять марку без проверки условий резания недостаточно.

Практический выбор начинается с двух документов: паспорта расходника и руководства машины. Первый определяет назначение и ограничения каната, второй позволяет проверить, сможет ли установка работать с ним в допустимом диапазоне. Общий подбор оборудования разобран отдельно в статье «Как выбрать канатную пилу для резки железобетона».

Что такое алмазный канат и какие элементы определяют его работу

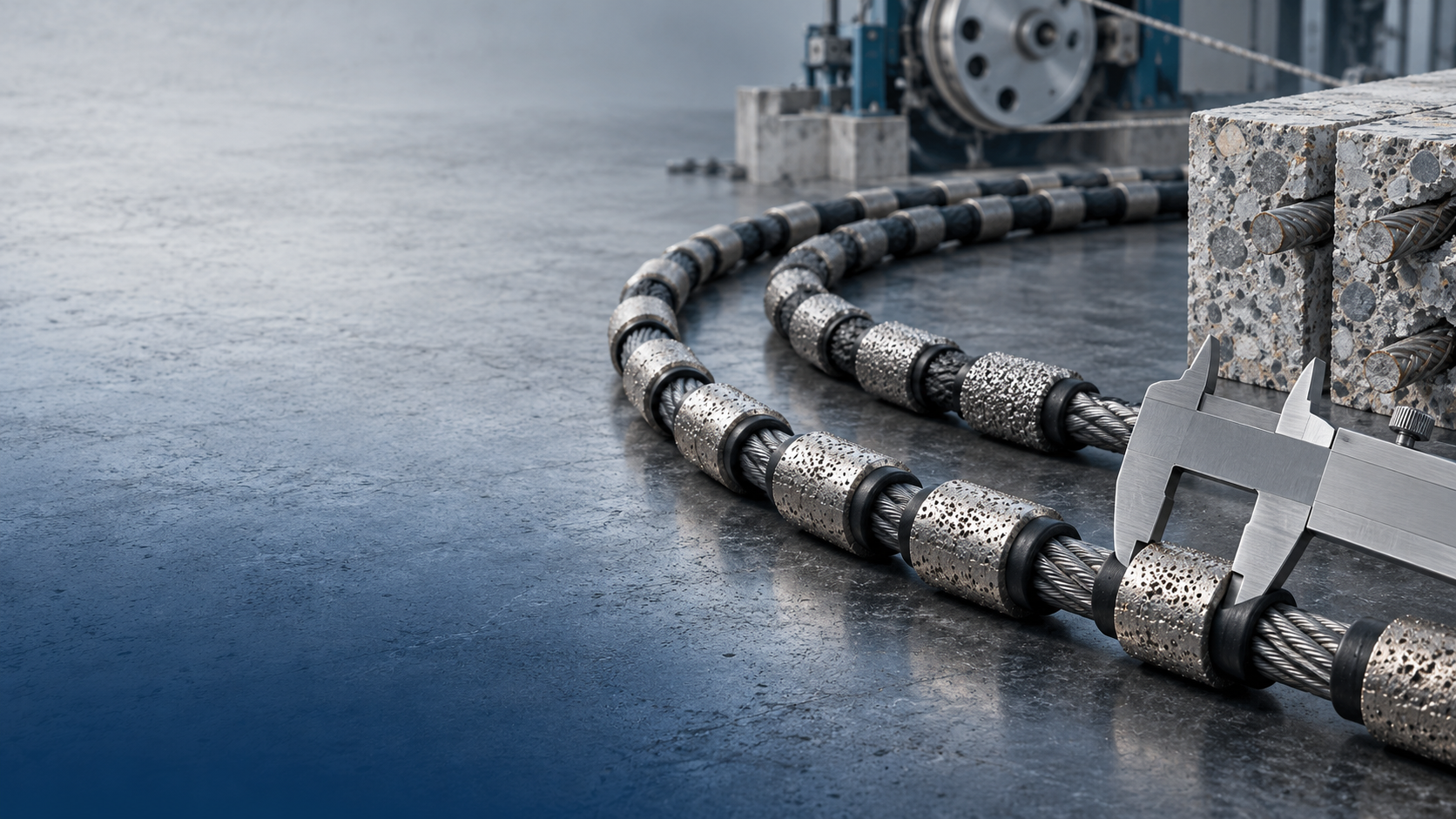

Алмазный канат представляет собой гибкий режущий инструмент на несущем стальном тросе с последовательно установленными алмазоносными втулками, или перлинами. В рабочем контуре приводное колесо перемещает канат, а направляющие ролики задают его траекторию через разрезаемую конструкцию.

Резание выполняют выступающие алмазные зёрна. Несущий трос передаёт тяговое усилие, но не заменяет режущий слой. Между перлинами могут находиться пружины и эластомерное покрытие; конкретное исполнение влияет на гибкость, защиту троса и удержание втулок. Поэтому два внешне похожих изделия не обязательно одинаковы по условиям применения.

При сравнении спецификаций важно разделять наружный диаметр перлины и диаметр несущего троса. Первый связан с шириной пропила и прохождением по роликам. Второй нужен, в частности, для проверки совместимости соединительных элементов. Соединитель нельзя выбирать только по надписи «канат 10,5 мм», если она описывает режущую втулку, а не трос.

Чем отличаются спечённый, гальванический и вакуумно-паяный канаты

Основное различие заключается в способе удержания алмазов в перлине. Спечённый инструмент содержит зёрна в объёме металлической матрицы, а у гальванического и вакуумно-паяного рабочие алмазы закреплены преимущественно на поверхности. Из этого следуют разные механизмы обновления и износа режущего слоя.

Название технологии не определяет победителя для любого объекта. Один и тот же тип выпускают в разных сериях под бетон, железобетон, сталь и специальные условия. При закупке нужно сравнивать конкретные исполнения, а не противопоставлять все спечённые канаты всем гальваническим.

Гибридные изделия требуют отдельного пояснения поставщика. Такое название может описывать сочетание технологий или особую конструкцию перлин. Его нельзя автоматически считать синонимом вакуумной пайки либо доказательством универсальности инструмента.

Спечённый алмазный канат

У спечённого каната алмазные зёрна распределены в металлической матрице. По мере её контролируемого износа в работу включаются новые зёрна. Рабочая поверхность должна обновляться со скоростью, соответствующей материалу и нагрузке.

Если матрица изнашивается слишком медленно для фактических условий, режущая способность может снижаться. Если слишком быстро, алмазы теряются до полного использования. Поэтому связку выбирают с учётом заполнителя, абразивности бетона и доли металлических включений, а не только прочности бетона по проекту.

Паспортный пример: HILTI DS-W 10.5-100m SI SP-M/H имеет перлины диаметром 10,5 мм и 40 перлин на метр. Производитель относит серию к инструменту для канатных пил мощностью 15–30 кВт [1]. Это характеристики конкретного продукта, а не обязательные параметры любого спечённого каната.

Гальванический алмазный канат

В гальванической перлине алмазы удерживает нанесённый на основание металлический слой. Рабочие зёрна находятся на поверхности, а не распределены по всей толщине спечённой матрицы. Обновление такого покрытия нельзя описывать как последовательное вскрытие объёмных слоёв алмазов.

Гальванические исполнения применяют в том числе для сложных задач с металлическими включениями, если это предусмотрено назначением серии. Однако формулировка «сильноармированный бетон» сама по себе не даёт основания выбрать любой гальванический канат. Нужно учитывать характер арматуры, заполнитель, протяжённость контакта и требования изготовителя.

Сравнивать его со спечённым следует по результату на сопоставимом материале. Начальная скорость нового инструмента и итоговая площадь реза до списания отвечают на разные вопросы. Высокая скорость первого прохода ещё не означает меньшие затраты на весь объём демонтажа.

Вакуумно-паяный алмазный канат

При вакуумной пайке алмазные зёрна закрепляют на основании с помощью пайки в соответствующих технологических условиях. Это отдельный способ изготовления рабочей поверхности, а не другое название гальванического нанесения.

Пример такого исполнения: Husqvarna ELITE-WIRE C1000 с перлинами 10,3 мм и плотностью 44 перлины/м. Производитель указывает минимальную мощность машины 15 кВт и применение с канатными пилами Husqvarna CS 10 и Husqvarna CS 2512 [2]. Подтверждённая применимость относится к этому инструменту и названным машинам.

Даже если отдельная серия допускает специальные условия, это не разрешает использовать любой канат без воды. Режим выбирают по совокупности требований расходника, машины и организации работ. Для обычного подбора под мокрую резку нельзя считать технологию изготовления самостоятельным разрешением на сухой режим.

Как выбрать диаметр каната и число перлин на метр

Диаметр алмазного каната в товарном обозначении обычно описывает наружный размер режущих перлин. Выбирать его нужно по допустимому инструменту машины и геометрии роликов, одновременно учитывая ширину пропила. Увеличивать размер без этой проверки нельзя.

Более крупная перлина при сопоставимых условиях формирует более широкий пропил. При этом меняются объём удаляемого материала и нагрузка на привод. Запас рабочего слоя тоже зависит от конструкции втулки, поэтому правило «больше диаметр, значит всегда выше ресурс» не даёт надёжного результата.

Число перлин на метр задаёт их линейную плотность, но не описывает канат полностью. Например, 40 перлин/м соответствуют среднему шагу 25 мм, а 44 перлины/м приблизительно 22,7 мм. Это расстояние между центрами при равномерном распределении, а не свободный промежуток между торцами втулок. Их длину проверяют отдельно.

Для сравнения алмазных канатов нужно сопоставлять одновременно диаметр, плотность и геометрию перлин, несущий трос, покрытие и назначение серии. Два инструмента с одинаковой маркировкой 10,5 мм могут отличаться по всем остальным характеристикам.

Как проверить совместимость каната с конкретной пилой

Совместимый канат должен соответствовать машине по допустимому диаметру, рабочим режимам, конструкции соединения и прохождению по роликам. Название бренда само по себе не подтверждает и не исключает взаимозаменяемость. Проверку выполняют для конкретной пары «пила и расходник».

Для Husqvarna ELITE-WIRE C1000 изготовитель прямо указывает Husqvarna CS 10 и Husqvarna CS 2512. На той же странице приведены максимальные скорости машин: 24 и 25 м/с соответственно [2]. Эти значения не следует использовать как готовую настройку для любого участка бетона: предельная возможность установки отличается от выбранного режима резания.

Для оборудования HILTI, TYROLIT и CEDIMA применяют ту же процедуру проверки, но не переносят на него допуск из документации Husqvarna. Понадобятся полное обозначение установки, исполнение привода, инструкция и данные выбранного каната. При отсутствии подтверждения поставщик должен уточнить применимость, а не ограничиваться формулировкой «подходит ко всем машинам».

Отдельно проверяют ролики и соединители. Изношенная канавка, несоответствие её профиля или неподходящий способ соединения могут сделать неверным подбор даже при совпадении номинального диаметра. Общий регламент обслуживания разобран в материале «Как продлить срок службы канатной пилы: ТО и замена узлов».

Какие данные об объекте нужны для выбора связки

Для выбора каната нужно описать не просто бетон, а фактическую конструкцию: заполнитель, армирование, металлические включения, размеры и доступ к зоне резания. Чем точнее исходные данные, тем обоснованнее выбор серии и условий пробного реза.

Прочность и абразивность бетона нельзя считать одним параметром. Заполнитель, цементный камень и состояние конструкции по-разному влияют на износ рабочего слоя. Сетка и пакет пересекающихся стержней также создают разные условия контакта. Если доля стали неизвестна, полезнее передать чертёж и сведения об арматуре, чем назначить условный процент.

Для заявки на подбор достаточно собрать следующие сведения:

1. Материал, доступные данные о заполнителе, диаметр и расположение арматуры, наличие закладных деталей.
2. Толщину конструкции, конфигурацию реза, предполагаемый объём и возможность подачи воды непосредственно в зону контакта.
3. Полное обозначение пилы, характеристики привода, допустимый инструмент, длину рабочего контура и тип соединения.
4. При замене применяемого каната: его маркировку, измеренный износ, фактическую скорость и условия предыдущей работы.

В каталоге «ТЕХАНАЛОГ» представлены разные исполнения алмазных канатов, поэтому подбор нельзя свести к совпадению одной характеристики, например диаметра 10,5 мм. До закупки нужно сопоставить паспорт конкретной серии с документацией машины и исходными данными объекта.

Рекомендация специалиста: как провести сравнение на объекте

Пробный рез нужен, чтобы проверить выбранный канат на реальном материале и оценить скорость вместе с износом. Сравнение имеет смысл при сопоставимом армировании, одинаковом способе учёта площади и зафиксированных режимах. Его нельзя подменять впечатлением от первых минут работы.

Рассмотрим задачу: нужно разделить фундамент с участками плотного армирования, а закупщик сравнивает спечённое исполнение 10,5 мм и вакуумно-паяное 10,3 мм. Перед испытанием проверяют допуск обоих канатов к машине, исправность роликов и соединения, затем согласуют режим с документацией. Для примера C1000 требуется машина не менее 15 кВт; близость диаметра сама по себе этот порог не отменяет [2].

Во время пробы фиксируют линейную скорость, время активного резания, остановки, охлаждение и состояние перлин. Если машина развивает до 25 м/с, не нужно начинать с предельного значения только ради сравнения. Параметры натяжения и подачи воды берут из действующих инструкций: произвольные универсальные значения не учитывают различий машин и условий контакта.

Рекомендация специалиста: при падении скорости на арматуре сначала отделите проблему выбора инструмента от проблемы режима. Проверьте данные серии, охлаждение и согласованность подачи, не компенсируя замедление бесконтрольным увеличением нагрузки. Если условия не соответствуют паспорту, результат пробы нельзя использовать для вывода о качестве каната.

Для расчёта производительности площадь плоского реза делят на время активного резания, получая м²/ч. Для простой прямоугольной плоскости площадью считают произведение длины и толщины конструкции. Например, участок 2 × 0,6 м даёт 1,2 м² плоскости реза. Если он выполнен за 0,5 часа активной работы, расчётная производительность составляет 2,4 м²/ч. Это условный пример расчёта, а не обещанная скорость оборудования.

Ресурс оценивают отдельно. Для полностью выработанного контура можно разделить суммарную площадь резов на его исходную рабочую длину. Проба на небольшом участке даёт лишь промежуточные данные: линейная экстраполяция по первому изменению диаметра не доказывает ресурс до списания. Причиной остановки эксплуатации могут стать не только изношенные перлины, но и повреждение несущих элементов.

Выбор завершают проверкой того, что канат подходит материалу, машине и организации работ. Подобрать соответствующее исполнение и уточнить совместимость с конкретной установкой можно на сайте «ТЕХАНАЛОГ» в разделе алмазных канатов.
