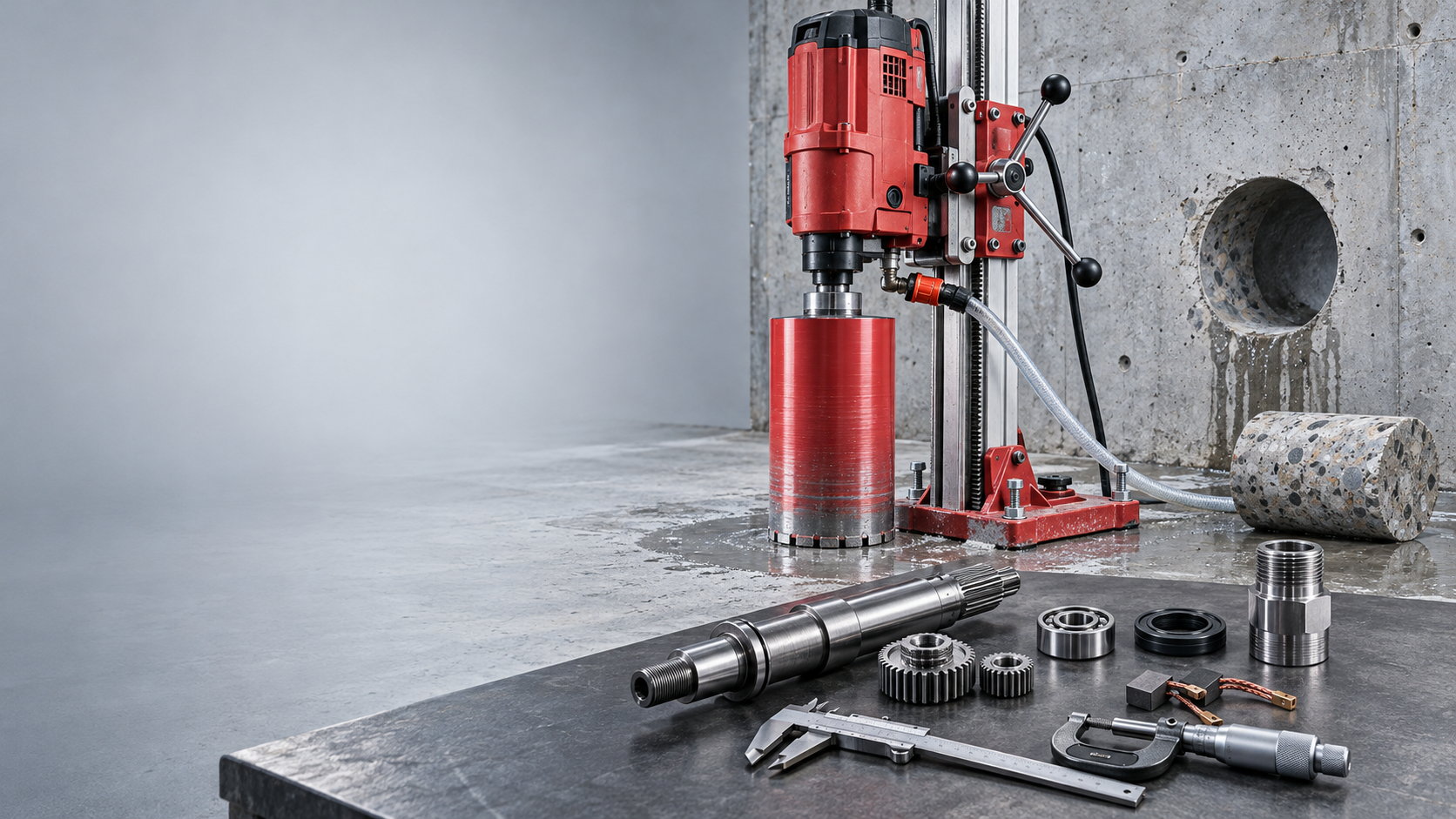

Установка алмазного бурения HILTI DD 200: обзор и подбор запчастей

Установка бурения HILTI DD 200 предназначена для выполнения отверстий в бетоне и железобетоне без ударного воздействия. Типовые задачи включают проходки под отопление, водоснабжение, канализацию и электроснабжение, вентиляционные отверстия, выборку кернов и бурение перекрытий. Работа ведётся алмазной коронкой с подачей воды, а привод перемещается по направляющей стойки.

В эксплуатации встречаются как минимум две существенно различающиеся версии. Ранняя HILTI DD 200 образца 2003 года применялась со стойкой HILTI DD-HD 30. Современная HILTI DD 200 G02 получила более мощный двигатель, иной диапазон диаметров и другие частоты вращения. Поэтому запрос «DD 200 характеристики» нельзя корректно раскрыть одной строкой без указания поколения.

Технические данные ниже сведены по официальной странице HILTI DD 200 G02 и руководству по эксплуатации ранней HILTI DD 200. Значения на шильде конкретной машины имеют приоритет, поскольку ранняя модель выпускалась для нескольких напряжений и мощностей.

Как работает DD 200 и от чего зависит скорость бурения

Рабочая система состоит из двигателя, трёхступенчатого редуктора, шпинделя с патроном, алмазной коронки, водяного узла, каретки и стойки. Электродвигатель создаёт вращающий момент, редуктор изменяет соотношение момента и частоты вращения, а каретка обеспечивает контролируемую осевую подачу. Сама стойка должна быть жёстко закреплена анкером, распорной системой либо вакуумной плитой в допустимом положении.

Разрушение материала происходит алмазными зёрнами, закреплёнными в металлической матрице сегмента. Зёрна создают множество микрорезов, связка постепенно изнашивается и открывает новый режущий слой. Для твёрдого, плотно армированного бетона обычно нужна более мягкая связка, способная своевременно обновлять алмазный слой; слишком твёрдая матрица в таких условиях склонна к заполировыванию.

Скорость бурения определяет не только мощность двигателя. На результат влияют диаметр и длина коронки, количество и расположение арматуры, жёсткость стойки, выбранная передача, осевая подача, состояние сегментов и отвод шлама. Попытка компенсировать затупившуюся коронку чрезмерным усилием увеличивает нагрев и нагрузку на муфту, подшипники и зубчатые пары.

Как выбирать передачу и обороты

На ранней HILTI DD 200 первая передача применяется для больших диаметров 152–400 мм, вторая для 82–162 мм, третья для 25–82 мм. Пограничные размеры перекрываются намеренно: для бетона с тяжёлым армированием при диаметре 82 или 152–162 мм руководство рекомендует выбирать более низкую передачу. Она снижает обороты и повышает доступный момент.

У HILTI DD 200 G02 частоты без нагрузки составляют 240, 580 и 1160 об/мин. Переносить на неё диапазоны ранней версии без проверки действующего руководства нельзя, поскольку мощность и передаточные отношения изменены. Базовый принцип сохраняется: чем больше диаметр коронки и сопротивление материала, тем ниже требуемая частота вращения.

Переключение выполняют только после полной остановки двигателя. Если рычаг не вошёл в фиксированное положение, коронку осторожно проворачивают рукой при отключённом питании до зацепления шестерён. Работа с неполностью включённой передачей повреждает кромки зубьев и может привести к ситуации, когда двигатель работает, а шпиндель не вращается.

Подача воды, охлаждение и удаление шлама

Вода охлаждает сегменты, уменьшает образование пыли и выносит разрушенный материал из пропила. Недостаточный поток проявляется густым тёмным шламом, нагревом корпуса коронки и снижением скорости. Избыточная подача также нежелательна: поток может вымывать мелкие абразивные частицы, необходимые для самозатачивания матрицы, а оператор перестаёт видеть характер шлама.

Для коронки 102–132 мм практической отправной точкой служит поток около 2–3 л/мин. Его корректируют по диаметру, глубине, армированию и температуре воды. Из зоны резания должен выходить текучий шлам без сухих комков и выраженного перегрева. Для ранней DD 200 входное давление не должно превышать 6 бар.

При потолочном бурении обязательны водосборное кольцо и промышленный пылеводосос. Вакуумное основание нельзя использовать как единственное крепление при работе над головой; при горизонтальном бурении требуется дополнительная страховка стойки. Эти требования важны не только для безопасности, но и для сохранения соосности коронки при изменении нагрузки.

Как читать схему DD 200 и определять нужный узел

DD 200 схема нужна для идентификации детали, а не только для понимания устройства. До заказа фиксируют полное обозначение на шильде, напряжение, серийный номер, тип стойки и патрона. Затем находят взрыв-схему именно для этого исполнения и сопоставляют позицию детали с посадочным местом. Фотография снятого узла дополняет проверку, но не заменяет каталожную идентификацию.

Наиболее частые зоны дефектовки: двигатель, редуктор, шпиндель, водяной коллектор, патрон, каретка и электропитание с PRCD. Один симптом может иметь несколько причин. Например, остановка под нагрузкой связана как с износом щёток, так и с плохим питанием, перегрузкой коронки, дефектом электроники или подклиниванием механической части.

По данным сервисных инженеров «ТЕХАНАЛОГ», безопасный подбор начинается не с внешнего сходства детали, а с четырёх идентификаторов: поколение установки, напряжение, серийный номер и позиция на взрыв-схеме. Такой порядок особенно важен для щёток, ротора и деталей редуктора, где похожая геометрия не гарантирует правильную электрическую или механическую работу.

DD 200 щётки и электрическая часть

В ранней HILTI DD 200 сервисный индикатор сообщает о необходимости замены угольных щёток. Официальное руководство указывает номер 280097 для приводов 220–240 В и 279526 для исполнений 100–127 В. Устанавливать комплект только по размеру графитового бруска нельзя: имеют значение форма рабочей поверхности, состав материала, длина гибкого вывода, клемма и усилие пружины.

Искрение не всегда означает, что достаточно заменить DD 200 щётки. Сервисный инженер проверяет коллектор ротора, межламельные промежутки, щёткодержатели, подшипники и сопротивление изоляции. Новый комплект на повреждённом или загрязнённом коллекторе быстро выгорает, а локальный перегрев может повредить ламели.

После замены проверяют свободный ход обеих щёток, правильную укладку проводников и работу двигателя без резкого шума и кругового искрения. Ремонт цепей питания, PRCD, статора и ротора выполняет специалист с последующим контролем электрической безопасности. Для оборудования мокрого бурения исправность защитного отключения критична.

DD 200 редуктор, шпиндель и водяной узел

Признаки неисправности редуктора: металлический шум, периодические удары, самопроизвольное выключение передачи, заклинивание или отсутствие вращения коронки при работающем двигателе. До разборки исключают неполное включение селектора и проскальзывание защитной муфты. Продолжать бурение при хрусте нельзя, поскольку продукты износа распространяются по смазке и повреждают соседние пары.

При подборе шестерни сравнивают число зубьев, модуль, угол профиля, ширину венца, диаметр и тип посадки. Для вала дополнительно проверяют соосность, места под подшипники и уплотнения. Качественный аналог допустим, если производитель обеспечивает требуемый материал, термообработку, твёрдость и допуски; совпадения наружных размеров для DD 200 редуктора недостаточно.

Течь между водяным коллектором и корпусом обычно требует проверки манжеты, вала и поверхности, по которой работает уплотнение. Вода из патрона может указывать на загрязнение соединения, ослабленную коронку либо повреждение уплотнения хвостовика. После ремонта узел испытывают на герметичность и контролируют радиальное биение шпинделя.

Как диагностировать неисправность до заказа запчастей

Правильная дефектовка отделяет неисправность машины от проблем коронки, электросети или монтажа стойки. Если скорость внезапно снизилась, сначала оценивают состояние сегментов и выход шлама. Заполированная коронка, слишком высокая передача и слабая фиксация стойки могут имитировать поломку привода.

Диагностику проводят от внешних причин к внутренним. Это сокращает риск ненужной разборки и позволяет зафиксировать исходное состояние узлов. До проверки привод отключают от сети и перекрывают воду.

1. Проверить розетку, удлинитель, напряжение под нагрузкой, вилку и PRCD.
2. Осмотреть коронку, хвостовик, патрон, подачу воды и крепление стойки.
3. Проверить фиксацию передачи, люфт шпинделя и плавность перемещения каретки.
4. Оценить шум редуктора и работу двигателя без нагрузки, не продолжая испытание при хрусте или запахе перегрева.
5. После разборки измерить щётки, коллектор, подшипники и детали передачи, сверяя позиции со схемой конкретной версии.

Если двигатель не запускается, причиной могут быть сеть, кабель, выключатель, PRCD, автоматическое отключение из-за щёток или электроника. Если двигатель вращается, но коронка стоит, проверяют включение передачи, муфту и редуктор. Течь у корпуса редуктора указывает на уплотнение водяного узла либо повышенное входное давление, а люфт системы требует последовательной проверки патрона, каретки, роликов, крепления привода и основания.

Как подобрать оригинальную запчасть или аналог HILTI DD 200

Оригинальная деталь оправдана, когда узел связан с электробезопасностью, точной электронной настройкой или неизвестными допусками. К этой группе относятся PRCD, электронные платы, часть деталей двигателя и узлы, для которых невозможно подтвердить материал и обработку аналога. Оригинал также снижает риск при ремонте оборудования с действующей сервисной программой производителя.

HILTI DD 200 аналог можно использовать для механических деталей и расходных элементов, если совместимость подтверждается измерениями и документацией. Для шестерни важны геометрия и твёрдость, для шпинделя биение и посадки, для манжеты профиль и материал, для ролика каретки размеры и износостойкость. Цена детали сама по себе не показывает стоимость владения: повторная разборка редуктора часто обходится дороже разницы между вариантами.

Алмазная оснастка допускает более широкую унификацию. Фирменные коронки HILTI SPX-H предназначены, в частности, для HILTI DD 200, HILTI DD 250-CA и HILTI DD 350-CA; встречаются соединения BL, BU, BX и BS 1¼″. Корпуса и коронки других производителей можно применять при совпадении резьбы либо через рассчитанный адаптер, если диаметр, длина, мощность привода и характеристики сегмента соответствуют задаче.

При выборе коронки для железобетона учитывают не только диаметр. Для серийных отверстий в тяжелоармированной конструкции нужны стабильная геометрия корпуса, сегменты под высокую мощность и надёжная лазерная сварка либо профессиональная напайка. Для разовой проходки в умеренно армированном бетоне допустим более экономичный корпус, но соединение, биение и качество сегментов остаются обязательными критериями.

Запчасти стойки нельзя подбирать отдельно от её обозначения. Ролики, эксцентрики и вал подачи должны обеспечивать плавное движение каретки без бокового люфта, но и без чрезмерного преднатяга. После замены каретка должна удерживаться на колонне, перемещаться равномерно и не менять положение двигателя относительно оси отверстия.

Эксплуатация после ремонта и рекомендация специалиста

После ремонта установку проверяют поэтапно. Сначала контролируют электрическую часть и вращение без коронки, затем работу передач, герметичность водяного узла и биение шпинделя. После установки на стойку проверяют фиксацию каретки, плавность подачи и отсутствие бокового смещения при контакте коронки с материалом.

Первое контрольное отверстие не следует выполнять на предельном диаметре. Подходит исправная коронка среднего размера и однородный участок бетона, где можно отслеживать ток нагрузки, звук редуктора, температуру корпуса и характер шлама. После теста осматривают соединение патрона, зону водяного коллектора и проверяют, не появился ли люфт.

Рекомендация специалиста. При бурении отверстия 132 мм в железобетоне с частым пересечением арматуры на ранней HILTI DD 200 используйте вторую передачу, начинайте подачу без рывка и задайте воду примерно 2–3 л/мин при давлении не выше 6 бар. Для твёрдого бетона выбирайте сегмент с более мягкой связкой. Если обороты заметно падают, а индикатор показывает перегрузку, уменьшите осевое усилие вместо попытки продавить арматуру: так снижается ударная нагрузка на муфту и зубчатые пары.

Регламент обслуживания строят по фактической нагрузке, а не только по календарю. После каждой смены очищают стойку и патрон, проверяют кабель, PRCD, шланг и выход воды. Периодическая проверка люфта каретки, шума редуктора и состояния уплотнений позволяет выполнить плановый ремонт до повреждения вала или корпуса.

Если установлено поколение машины и проведена дефектовка, следующим шагом становится проверка детали по схеме и размерам. Подобрать совместимый аналог запчасти, алмазную коронку требуемого типоразмера или получить консультацию по ремонту оборудования можно на сайте «ТЕХАНАЛОГ».
