Как выбрать канатную пилу для резки железобетона

Канатная пила для железобетона подбирается по трём связанным параметрам: тип привода, мощность силовой установки и ёмкость накопителя каната. Ошибка хотя бы в одном из них приводит либо к простоям на объекте, либо к перерасходу алмазного каната, стоимость которого составляет значительную часть бюджета на демонтаж.

На практике задача выбора возникает в двух типичных ситуациях. Первая: подрядчик приобретает первую канатную пилу и выбирает между гидравлической машиной с маслостанцией и компактной электрической установкой. Вторая: действующая демонтажная компания расширяет парк или заменяет импортное оборудование HILTI, Cedima, Tyrolit и ищет машину, совместимую с имеющимися маслостанциями и расходниками. В обоих случаях решение зависит не от бренда, а от конкретных технических характеристик и условий работы на объекте.

Принцип работы канатной пилы: что определяет качество реза

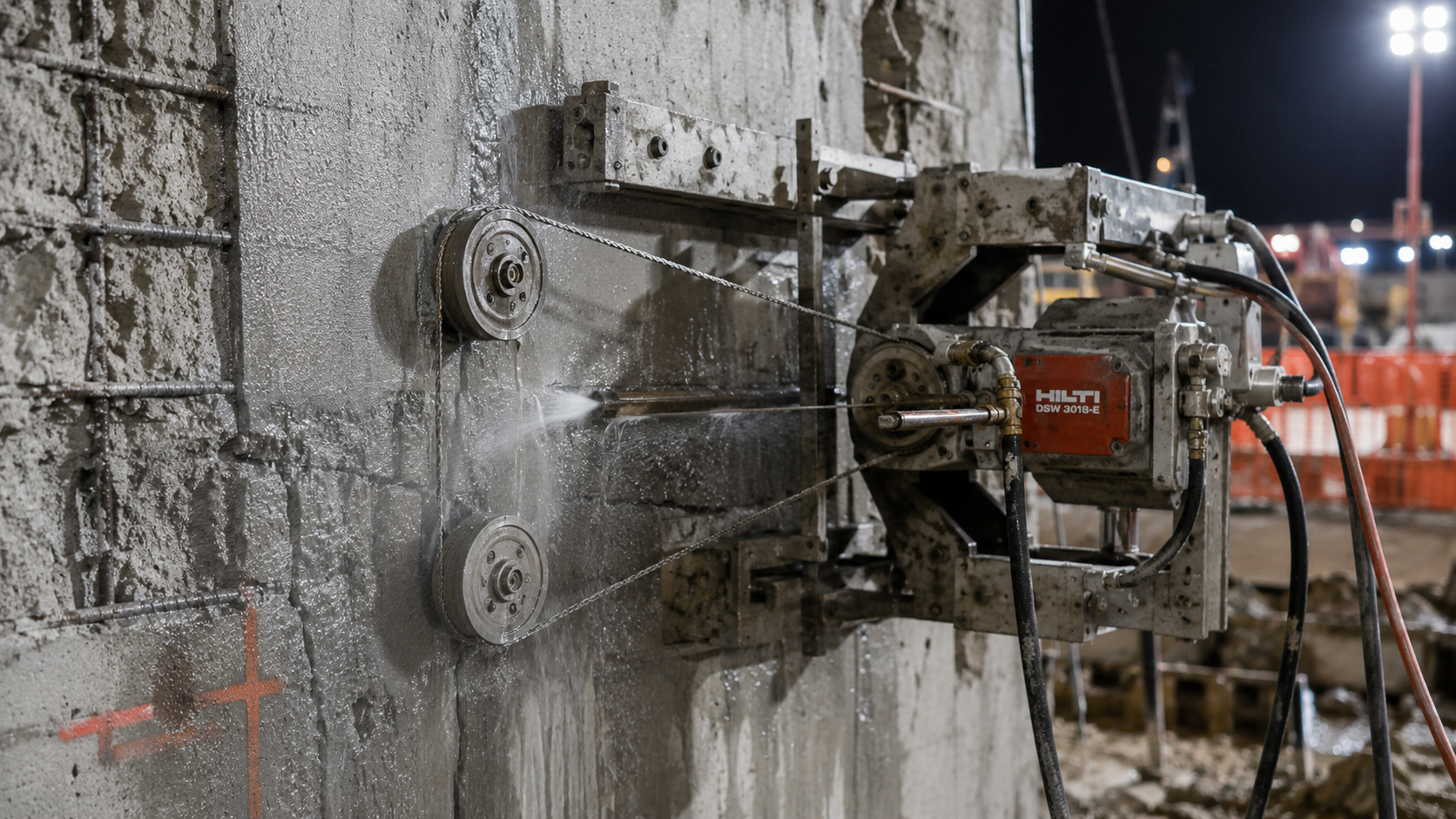

Канатная пила (канатная машина, wire saw) представляет собой установку, которая протягивает замкнутый в петлю алмазный канат через разрезаемую конструкцию с помощью ведущего шкива и системы направляющих роликов. Резание происходит за счёт абразивного воздействия алмазных перлин на бетонную матрицу и арматурные стержни. Рабочая линейная скорость каната при резке железобетона составляет 20–25 м/с, при работе по слабоармированному бетону и абразивным материалам допускается увеличение до 30 м/с.

Конструктивно любая канатная пила состоит из четырёх узлов: ведущий шкив (маховик) диаметром 200–280 мм, накопитель каната, гидравлический или электрический привод подачи и система натяжения. Привод подачи компенсирует удлинение каната по мере износа перлин, поддерживая постоянное усилие натяжения 3–3,5 кН. Без автоматической регулировки этого усилия канат провисает, начинает вибрировать, перлины теряют контакт с материалом, и вместо реза происходит неравномерное истирание алмазоносного слоя.

Подача воды в зону реза обязательна при стандартном режиме работы. Расход 10–20 л/мин охлаждает перлины, вымывает шлам из пропила и снижает пылеобразование. При сухой резке (допускается отдельными моделями, например КПВ 1000) ресурс каната сокращается в 1,5–2 раза, но этот режим незаменим на объектах, где подвод воды технически невозможен или при работах на морозе.

Согласно ГОСТ 16115-88, алмазная канатная пила определяется как абразивный инструмент в виде стального каната с закреплёнными на нём алмазными элементами, предназначенный для отрезки. Отраслевые рекомендации IACDS (International Association of Concrete Drillers and Sawers) дополняют это требованиями к минимальной мощности привода не менее 15 кВт для строительных канатных машин по железобетону.

Гидравлический или электрический привод: критерии сравнения

Выбор между гидравлической и электрической (высокочастотной, HF) канатной пилой определяется не абстрактными преимуществами того или иного типа привода, а конкретными условиями на объекте: масштабом реза, доступной электрической мощностью, необходимостью работы во взрывоопасных или подводных условиях.

Гидравлические канатные пилы

Гидравлический привод обеспечивает максимальный крутящий момент на ведущем шкиве, стабильную тягу при переменной нагрузке и возможность продолжительной непрерывной работы. Маслостанция мощностью 20–40 кВт создаёт рабочее давление 100–250 бар при расходе масла 30–65 л/мин. Питание 380 В. Гидравлическая жидкость одновременно передаёт усилие и смазывает внутренние узлы, что исключает перегрев двигателя даже при многочасовой работе.

Гидравлические машины (HILTI DS-WSS 30, Cedima CSA 1001H, DUS WS 4524, КПВ 1000) применяются при демонтаже мостовых опор, свай, фундаментов, гидротехнических сооружений, подводной резке. Обратная сторона: общая масса комплекта (машина + маслостанция + РВД) достигает 300–500 кг, что требует грузоподъёмной техники для перемещения на объекте. Кроме того, гидравлическая система чувствительна к загрязнению масла и повреждению рукавов высокого давления.

Электрические (HF) канатные пилы

Электрические канатные пилы с высокочастотным приводом (Husqvarna CS 10, Tyrolit WCE14P, Dr. Schulze SWS-83) работают от преобразователя частоты, подключённого к сети 380 В. Мощность 13–20 кВт. Масса машины без кабелей составляет 40–80 кг, что позволяет одному оператору перемещать установку вручную.

HF-машины выигрывают при работе внутри зданий, в жилых кварталах (пониженный уровень шума), при вырезке проёмов в стенах толщиной 300–1500 мм. Ограничение по мощности привода сказывается при резке высокоармированных конструкций с арматурой ⌀ 32–40 мм: электрическая пила работает медленнее гидравлической и быстрее выходит на температурный предел двигателя. Для серийного промышленного демонтажа электрический привод, как правило, не подходит.

Сравнительная таблица

Ёмкость накопителя и расчёт длины рабочей петли

Ёмкость накопителя каната напрямую определяет площадь реза за одну установку машины. Чем больше каната вмещает накопитель, тем меньше простоев на переналадку, укорачивание каната и перестановку оборудования. Для крупных демонтажных задач это определяющий фактор производительности.

Компактные канатные пилы с петлёй 6–10 м позволяют выполнять резы площадью до 10–15 м² за одну установку. Этого достаточно для вырезки дверных и оконных проёмов, небольших участков стен. Машины со стандартным накопителем (10–15 м рабочей петли) закрывают задачи по демонтажу перекрытий и несущих стен средней толщины. Для промышленных объектов, где площадь одного реза превышает 20 м², требуются машины с увеличенным накопителем на 20–27,5 м рабочей петли.

Например, КПВ 1000 вмещает 27,5 м каната, из которых 21 м составляет рабочую петлю. Это позволяет за одну установку пропилить до 35 м² площади реза без укорачивания каната и переналадки. При демонтаже мостовой опоры периметром 6–8 м и высотой реза 3–4 м такой накопитель позволяет выполнить полный рез за один цикл. Для сравнения: у HILTI DS-WS 15 длина каната составляет около 14 м, что ограничивает рабочую площадь одного реза примерно 20 м².

Расчёт необходимой длины петли прост: периметр разрезаемой конструкции плюс расстояние от зоны реза до машины (обычно 2–5 м на прокладку через ролики) плюс запас на накопитель. Если расчётная длина петли превышает ёмкость выбранной пилы, приходится либо укорачивать канат в процессе работы, либо переставлять машину, что увеличивает время и расход расходников.

Подбор алмазного каната под тип конструкции

Канатная пила без правильно подобранного каната — просто привод. Именно канат определяет скорость реза, качество поверхности и себестоимость квадратного метра распила. Выбор каната начинается с определения разрезаемого материала и его армированности.

Алмазный канат для строительных работ по железобетону имеет стандартную конструкцию: стальной многожильный трос диаметром 5–6 мм, на который закреплены алмазные перлины наружным диаметром 10,5–11,5 мм с шагом 25 мм (плотность 40 перлин на погонный метр). Между перлинами установлены дистанционные пружины, а сверху нанесено защитное покрытие из вулканизированной резины. Резиновое покрытие предпочтительно для железобетона, так как пружины внутри него гасят вибрации при прохождении каната через арматуру.

По технологии изготовления перлин канаты делятся на три типа. Спечённые перлины (самый распространённый тип) формируются методом порошковой металлургии: алмазные зёрна запрессованы в металлическую матрицу, что обеспечивает равномерный износ и стабильную скорость реза. Гальванические перлины дешевле, но их ресурс в 2–3 раза ниже, так как алмазные зёрна закреплены в одном поверхностном слое и после его износа перлина выходит из строя. Гибридные канаты сочетают гальваническое покрытие внешнего слоя со спечённой основой и используются для резки стали и высокоармированных конструкций.

Ресурс каната по железобетону составляет 2–3 м² на 1 погонный метр каната при среднем армировании (арматура ⌀ 12–20 мм, шаг 150–200 мм). При высоком армировании (⌀ 25–40 мм, двойной каркас) ресурс падает до 1–1,5 м²/п.м. Неправильный выбор линейной скорости ускоряет деградацию каната: при заниженной скорости (менее 18 м/с) матрица перлин стирается быстрее, чем обнажаются новые алмазные зёрна; при завышенной (более 30 м/с по железобетону) алмазы «замыливаются» и перестают резать.

По данным сервисных инженеров «ТехАналог», около 40% обращений по преждевременному износу алмазного каната связаны не с дефектом самого каната, а с неправильной настройкой линейной скорости и недостаточной подачей воды в зону реза (менее 8 л/мин при рекомендуемых 10–20 л/мин).

Совместимость с маслостанцией и комплектующими

При покупке канатной пилы с гидравлическим приводом критично проверить совместимость с маслостанцией. Параметры, которые должны совпадать: рабочее давление (бар), расход масла (л/мин), тип быстроразъёмных соединений (БРС) и диаметр рукавов высокого давления (РВД).

Канатная пила, рассчитанная на давление 160 бар и расход 40 л/мин, не будет корректно работать с маслостанцией, выдающей 250 бар и 65 л/мин: избыточное давление перегрузит гидромотор и уплотнения. Обратная ситуация, когда маслостанция слабее требуемого, приведёт к падению линейной скорости каната, «замыливанию» перлин и остановке реза. Перед приобретением необходимо сверить спецификации обоих устройств.

Стандартные БРС плоского типа с самозапиранием (flat-face) обеспечивают совместимость между оборудованием большинства производителей. РВД подбираются по внутреннему диаметру (обычно DN12 или DN16), рабочему давлению и длине. Для объектов, где расстояние от маслостанции до машины превышает 15 м, рекомендуется увеличить сечение рукавов до DN16, чтобы компенсировать потери давления.

Алмазный канат совместим с канатными пилами всех производителей, конструкция стандартизирована. Единственное ограничение: диаметр ведущего шкива должен соответствовать диаметру перлин. Шкив ⌀ 200 мм рассчитан на перлины ⌀ 10,5–11 мм, шкив ⌀ 280 мм на перлины ⌀ 11,5–12 мм. Несоответствие приводит к проскальзыванию каната и ускоренному износу канавки шкива.

Соединители (коннекторы) для обжима каната в петлю также универсальны: обжимные втулки с резьбой размером 7×4×21 мм, 8,5×5×20 мм или 9×5×22 мм. При обжиме с каждой стороны втулки оставляют 20–30 мм стального троса без резинового покрытия, чтобы металл соединителя не контактировал с перлинами.

Типичные ошибки при выборе и эксплуатации

Покупка машины «с запасом» по мощности без учёта реального профиля работ встречается часто. Канатная пила с маслостанцией 40 кВт при вырезке проёмов в стенах толщиной 300–500 мм работает в режиме 30–40% нагрузки. При этом маслостанция потребляет электроэнергию, занимает место и создаёт шум на уровне, неприемлемом для жилых объектов. Для такого профиля задач электрическая HF-машина мощностью 15–18 кВт экономичнее по всем показателям.

Игнорирование требований к водоснабжению обходится ещё дороже. На ряде объектов (подвалы, шахты лифтов, перекрытия верхних этажей) организация подачи воды требует отдельного насоса, бака и системы отвода шлама. Если эти затраты не заложены в бюджет, оператор вынужден работать с недостаточным охлаждением, и ресурс каната стоимостью несколько тысяч рублей за погонный метр расходуется в полтора-два раза быстрее.

Отсутствие запасных роликов и соединителей на объекте приводит к неоправданным простоям. Обрыв каната при резке высокоармированного бетона — штатная ситуация, а не аварийная. Канат обжимается заново соединительной втулкой за 10–15 минут. Но если соединителей нет в наличии, работа останавливается до доставки, и простой бригады обходится дороже десятка коннекторов.

Работа без предварительного бурения направляющих отверстий тоже распространённая проблема. Для вырезки прямоугольного проёма канатом необходимо просверлить минимум два отверстия ⌀ 50–80 мм в углах проёма, чтобы пропустить канат. Попытка «обвести» конструкцию канатом без отверстий приводит к неконтролируемому отклонению плоскости реза. Бурение выполняется установкой алмазного бурения с коронкой соответствующего диаметра.

Рекомендация специалиста

При первом запуске канатной пилы на объекте с высокоармированным бетоном (класс B30 и выше, арматура ⌀ 25 мм и более, шаг 100–150 мм) установите линейную скорость каната 18–20 м/с и расход воды не менее 15 л/мин. Первые 30–50 см реза — это «прорезка», при которой перлины каната вскрываются и выходят на рабочий режим. В этот момент нагрузка на привод максимальна. Если на маслостанции давление превышает 80% от номинального, снизьте скорость подачи (уменьшите усилие натяжения), но не увеличивайте линейную скорость каната. Увеличение скорости при высоком сопротивлении приведёт к «замыливанию» перлин и потере режущей способности. После прохождения «прорезки» скорость можно увеличить до 22–25 м/с с контролем по амперметру маслостанции: стабильные показания означают ровную работу, скачки указывают на контакт каната с арматурным стержнем. При каждом скачке автоматика должна кратковременно снизить подачу. Если машина не оснащена автоматической регулировкой усилия реза, оператор выполняет эту коррекцию вручную.
