Стенорезная пила: как выбрать под задачу

Стенорезная пила подбирается по трём параметрам: тип привода (высокочастотный электрический или гидравлический), максимальная глубина реза и диапазон диаметров алмазного диска. Ошибка в любом из них оборачивается либо нехваткой мощности на армированном бетоне, либо переплатой за избыточное оборудование, которое не используется и на половину ресурса.

Типичная ситуация на объекте: подрядчик получает заказ на вырезку 30 дверных проёмов в монолитных стенах толщиной 200–300 мм. Для этого достаточно компактной HF-машины мощностью 11–13 кВт с диском ⌀ 800–1000 мм. Но если следующий объект потребует демонтажа перекрытий толщиной 500–700 мм с двойным армированием, та же машина не справится: нужен диск ⌀ 1200–1600 мм и мощность от 17 кВт. Понимание связи между конструктивными параметрами стенореза и реальными условиями на объекте позволяет закупить оборудование, которое закроет максимум задач без простоев и лишних затрат.

Устройство стенорезной машины: что определяет возможности

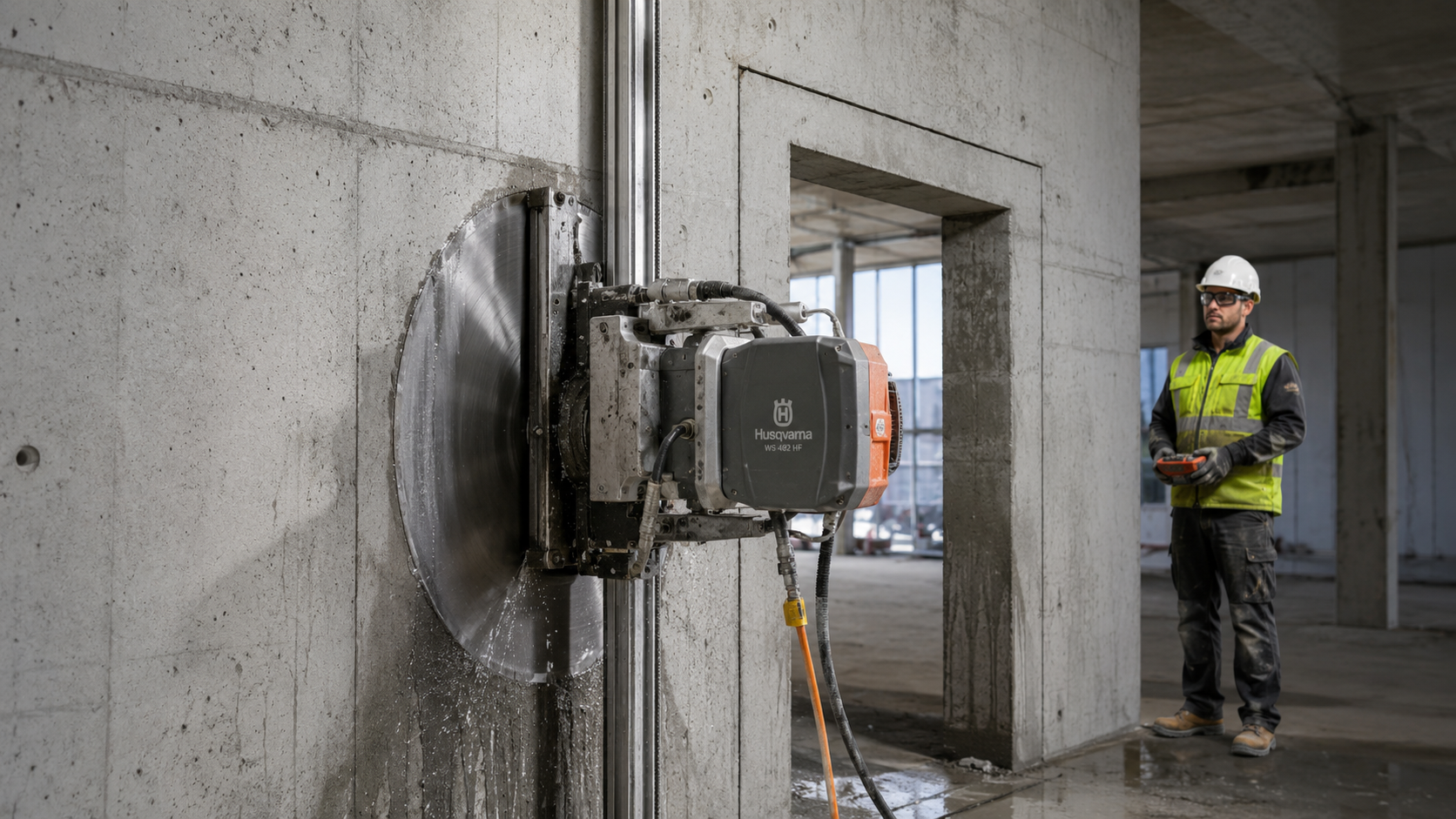

Стенорезная машина (стенорез, wall saw) состоит из режущей головки с алмазным диском, каретки, направляющего рельса и привода. Режущая головка перемещается вдоль рельса, закреплённого на стене или полу анкерными опорами. Алмазный диск диаметром 600–1600 мм приводится во вращение электрическим высокочастотным (HF) или гидравлическим двигателем. Глубина пропила определяется диаметром диска и конструкцией поворотной консоли (стрелы).

Поворотная консоль с закрытой зубчатой передачей позволяет менять угол врезки диска и выполнять рез на полную глубину по всей длине рельса. У большинства моделей консоль вращается на 360°, что обеспечивает резку с обеих сторон рельса, под углом, вплотную к потолку или полу. Подача воды через фланец крепления диска охлаждает алмазные сегменты, вымывает шлам из пропила и снижает пылеобразование. Минимальное давление воды для стенорезных машин составляет 3,5–7 бар при расходе от 3,5 л/мин.

Привод подачи каретки (электрический или гидравлический) перемещает режущую головку по рельсу с контролируемой скоростью. Современные стенорезы оснащены автоматическими системами регулировки: Cut Assist у HILTI DST 20-CA определяет тип поверхности и непрерывно оптимизирует скорость, передачу и поток воды; антиблокировочная функция у Cedima и TDJP-01 автоматически снижает скорость подачи при падении оборотов шпинделя. Эти системы предотвращают перегрузку двигателя при прохождении диска через арматурные стержни и зоны с повышенной плотностью бетона.

Отраслевые рекомендации IACDS (International Association of Concrete Drillers and Sawers) определяют стенорезную машину как рельсовый инструмент для прямолинейной резки строительных конструкций с глубиной пропила, кратной диаметру используемого диска. Требования безопасности при работе со стенорезными машинами также регламентируются ТР ТС 010/2011 «О безопасности машин и оборудования».

Высокочастотный или гидравлический привод: критерии выбора

Выбор типа привода зависит от толщины разрезаемых конструкций, степени армирования, условий на объекте (доступ к электросети, ограничения по шуму) и планируемой интенсивности эксплуатации.

Высокочастотные (HF) стенорезные машины

Высокочастотный электрический привод питается от сети 380 В через преобразователь частоты (блок питания). Мощность на шпинделе 6–19 кВт при массе режущей головки 19–38 кг. Двухскоростной редуктор с водяным охлаждением обеспечивает скорость вращения шпинделя 850–1225 об/мин с плавной регулировкой через беспроводной пульт ДУ. Соотношение мощности к массе у HF-машин значительно лучше, чем у гидравлических: Husqvarna WS 482 HF выдаёт 19 кВт при весе головки 28 кг.

HF-стенорезы занимают основную долю рынка. Husqvarna WS 482 HF (19 кВт, ⌀ до 1600 мм, глубина до 730 мм) и WS 440 HF (13 кВт, ⌀ до 1200 мм, 530 мм) работают с блоком питания PP 480 HF или PP 490 HF. HILTI DST 20-CA (19 кВт, глубина 530 мм) со встроенной управляющей электроникой не требует внешнего преобразователя. Tyrolit WSE1217 (17 кВт, ⌀ 1200 мм, 520 мм) и Cedima WS-451 EE (18 кВт, ⌀ 1200 мм, 530 мм) комплектуются собственными блоками питания. Стенорезная машина TDJP-01 также использует высокочастотный электропривод с антиблокировочной функцией, поддерживает диски ⌀ 620–1600 мм.

Преимущество HF-привода: компактность, малый вес, пониженный уровень шума, возможность работы от генератора мощностью 20–40 кВА. Ограничение: при длительной резке высокоармированного бетона (арматура ⌀ 32–40 мм, двойной каркас) электродвигатель нагревается быстрее гидравлического, и система защиты снижает мощность.

Гидравлические стенорезные машины

Гидравлический привод обеспечивает максимальный крутящий момент при длительной непрерывной работе. Маслостанция мощностью 20–30 кВт создаёт рабочее давление, которое приводит в движение гидромотор режущей головки. Масса головки 41–52 кг, общая масса комплекта (головка + маслостанция + РВД) достигает 400–600 кг.

Cedima WS-451 HH (30 кВт, ⌀ до 1600 мм, глубина 730 мм) работает с маслостанцией HAG-12.20. Гибридная модель WS-451 EH сочетает гидравлический привод диска с электрическим приводом подачи. Husqvarna WS 463 (20 кВт, ⌀ 1600 мм, 730 мм) используется с маслостанцией PP 455 E. Гидравлические стенорезы применяются при промышленном демонтаже, резке тоннельных обделок, мостовых конструкций, при работе в условиях повышенной влажности и взрывоопасности.

Недостатки гидравлического привода: значительная масса комплекта, необходимость в РВД и маслостанции, сложность обслуживания гидросистемы (контроль уровня и чистоты масла, замена фильтров, проверка уплотнений). Для объектов с ограниченным доступом и работ внутри зданий гидравлика избыточна.

Сравнительная таблица

Глубина реза и диаметр диска: как рассчитать

Глубина реза стенорезной машины определяется диаметром алмазного диска и конструкцией поворотной стрелы. Зависимость приблизительно линейная: диск ⌀ 800 мм обеспечивает глубину около 320 мм, ⌀ 1000 мм около 430 мм, ⌀ 1200 мм около 520–530 мм, ⌀ 1600 мм до 730 мм. Конкретное значение зависит от модели машины, расстояния от оси шпинделя до поверхности стены и типа защитного кожуха.

При выборе стенореза под задачу необходимо учитывать не только толщину конструкции, но и тип реза. Для сквозного пропила (вырезка проёма) толщина стены должна быть меньше или равна максимальной глубине реза. Для несквозного пропила (деформационный шов, штроба) глубина регулируется положением стрелы. Если толщина стены превышает глубину реза с одной стороны, конструкцию режут с двух сторон встречными резами. Этот способ требует точной разметки и соосности рельсов с обеих сторон.

Модульность современных стенорезов позволяет наращивать возможности. Husqvarna WS 482 HF в базовой комплектации поставляется с кожухом под диск ⌀ 1000 мм (глубина 430 мм), но может быть модернизирована до диска ⌀ 1600 мм (глубина 730 мм) установкой дополнительного кожуха. Аналогично, WS 440 HF расширяется с ⌀ 1000 мм (430 мм) до ⌀ 1200 мм (530 мм). Покупка машины с возможностью такого апгрейда экономичнее приобретения двух отдельных комплектов.

Алмазные диски: подбор под материал и мощность машины

Алмазный диск для стенорезной машины подбирается по трём критериям: диаметр (определяется глубиной реза), посадочное отверстие (должно совпадать с фланцем шпинделя) и тип сегмента (зависит от разрезаемого материала и мощности привода).

Стандартные посадочные отверстия для стенорезных дисков: 25,4 мм, 35 мм и 60 мм. Диски ⌀ 600–1000 мм чаще всего выпускаются с посадкой 25,4 мм или 60 мм, диски ⌀ 1200–1600 мм, как правило, с посадкой 60 мм. Перед покупкой необходимо проверить посадочный размер фланца конкретной машины: несоответствие диаметров исключает установку, а использование переходных колец на стенорезных машинах не рекомендуется из-за риска биения диска на высоких оборотах.

Тип сегмента определяется мощностью привода и степенью армирования бетона. Для машин мощностью 6–13 кВт при резке бетона со средним армированием (арматура ⌀ 12–20 мм) применяются диски с сегментами средней твёрдости. Для машин 15–19 кВт при работе по высокоармированному бетону (⌀ 25–40 мм, двойной каркас, закладные) используются диски с мягкой матрицей и повышенной концентрацией алмазов, например серии ANTIBETON EQD-S с технологией ARIX. Технология ARIX обеспечивает упорядоченное расположение алмазных зёрен в сегменте (в отличие от хаотичного при обычном спекании), что повышает ресурс диска и стабильность скорости реза.

По данным сервисных инженеров «ТехАналог», около 35% случаев преждевременного выхода сегментов из строя на стенорезных машинах связаны с установкой дисков, рассчитанных на бетон без армирования, при работе по железобетону с арматурой ⌀ 25 мм и выше. Сегменты для неармированного бетона имеют твёрдую матрицу, которая при контакте с арматурой перегревается, теряет алмазоудерживающую способность, и зёрна вырываются из связки, не успев сработать.

Монтаж рельса и подготовка к резу

Направляющий рельс определяет длину реза и точность пропила. Стандартные длины секций: 700, 1200, 1400, 2000 и 2100 мм. Секции наращиваются рельсовыми муфтами, что позволяет собрать направляющую под проём любой длины. Каретка режущей головки перемещается по рельсу, обеспечивая прямолинейность реза с отклонением не более 1–2 мм на метр.

Рельс крепится к поверхности стены или пола с помощью кронштейнов, которые фиксируются распорными анкерами. Расстояние между кронштейнами обычно составляет 400–600 мм. Качество крепления напрямую влияет на точность реза: если хотя бы один анкер «вытягивается» из бетона в процессе работы, рельс смещается, и плоскость реза уходит. На рыхлом или повреждённом бетоне (верхние слои старых конструкций, зоны с коррозией арматуры) рекомендуется увеличить количество точек крепления и использовать анкера большего диаметра.

Перед началом реза оператор выставляет рельс по разметке с помощью уровня и проверяет жёсткость крепления. Затем устанавливает режущую головку на каретку (быстроразъёмное соединение), подключает водоснабжение и кабель питания (или РВД для гидравлических машин), выбирает начальную точку и глубину. На машинах с ПДУ оператор управляет процессом дистанционно, контролируя скорость подачи, направление вращения диска и глубину реза на дисплее пульта.

Типичные ошибки при выборе и эксплуатации

Покупка стенореза с максимальной глубиной реза «на вырост» без учёта реального профиля работ приводит к тому, что машина мощностью 19 кВт с диском ⌀ 1600 мм используется для вырезки проёмов в перегородках толщиной 120–200 мм. Диск большого диаметра на тонкой стене создаёт избыточный вылет за пределы конструкции, требует большего пространства для маневра кожуха и увеличивает расход алмазного инструмента. Для стен до 300 мм достаточно диска ⌀ 800–1000 мм и машины мощностью 11–13 кВт.

Использование несовместимого блока питания (преобразователя частоты) приводит к нестабильной работе двигателя и снижению мощности на шпинделе. Каждая HF-машина рассчитана на конкретный блок питания: Husqvarna WS 482 HF работает с PP 480 HF или PP 490 HF, Cedima WS-296 имеет свой преобразователь, HILTI DST 20-CA вообще не нуждается во внешнем блоке (электроника встроена). Подключение машины к «чужому» преобразователю может привести к несовпадению частоты и напряжения, перегреву обмоток и выходу двигателя из строя.

Недостаточная подача воды ускоряет износ сегментов диска и может привести к их отрыву. Минимальный расход для стенорезных машин составляет 3,5 л/мин при давлении до 7 бар. При резке высокоармированного бетона расход желательно увеличить до 5–8 л/мин: вода отводит тепло от контакта алмазных сегментов с арматурными стержнями, которые нагреваются значительно сильнее, чем бетонная матрица.

Пренебрежение точностью установки рельса обходится дорого. Смещение рельса на 3–5 мм приводит к волнообразному резу, который невозможно исправить без повторного прохода. На объектах, где требуется установка дверных коробок или оконных рам в готовый проём, такой дефект означает дополнительные штукатурные работы или подрезку.

Рекомендация специалиста

При резке монолитного железобетона толщиной 400–500 мм с армированием ⌀ 25 мм (стандарт для жилых монолитных зданий серий КОПЭ, П-44Т) используйте диск ⌀ 1200 мм на машине мощностью не менее 15 кВт. Установите скорость вращения шпинделя на первую передачу (850 об/мин) и начинайте рез с минимальной скоростью подачи каретки. Первые 30–50 мм пропила диск «прорезает» защитный слой бетона и входит в арматурную зону. В этот момент на машинах без автоматической регулировки нагрузка на двигатель возрастает резко: следите за показаниями амперметра на блоке питания. Если ток приближается к номинальному значению, снизьте скорость подачи вручную. После прохождения арматурной зоны скорость можно увеличить. При длинных горизонтальных резах (рельс более 2 м) проверяйте подачу воды каждые 10–15 минут: шланг может пережиматься кареткой при перемещении по рельсу, и расход падает незаметно для оператора.
