СКП-22: обслуживание самоходной канатной пилы и замена гусеницы

СКП-22 представляет собой электрическую канатную пилу промышленного класса на самоходном гусеничном шасси. Основной двигатель питается от трёхфазной сети 380 В, развивает до 22 кВт и вращает шпиндель со скоростью до 975 об/мин. Приводное колесо разгоняет алмазный канат до 25,5 м/с.

Гусеничная платформа позволяет перемещать установку по рабочей площадке и использовать движение машины для контролируемого втягивания каната. Ходовая часть питается от аккумулятора тягового, поддерживает движение вперёд и назад и имеет бесступенчатое регулирование скорости. Управление выполняется беспроводным пультом.

Заявленная средняя производительность составляет 3 м²/ч, но это ориентир, а не гарантированный результат для любого объекта. Фактическая скорость зависит от прочности бетона, процента армирования, площади контакта каната, подачи воды, состояния алмазных втулок и режима натяжения. При плотной арматуре производительность снижается, а нагрузка на канатный привод и шасси возрастает.

Параметры приведены по действующей карточке самоходной канатной пилы СКП-22. При расхождении данных страницы с шильдом конкретной машины приоритет имеют паспорт и заводская маркировка оборудования.

Как работает канатный привод и гусеничное шасси

Резание выполняет замкнутый алмазный канат, охватывающий разрезаемую конструкцию и систему роликов. Приводное колесо передаёт ему тяговое усилие, а алмазные втулки разрушают бетон и пересекают арматуру. Вода охлаждает инструмент и выносит шлам из пропила.

Устойчивость процесса зависит от согласованной работы канатного привода и шасси. Если машина движется рывками, натяжение каната изменяется ступенчато. Это вызывает удары по соединителю, проскальзывание на бандаже, неравномерный износ алмазных втулок и повышенную нагрузку на двигатель.

Плавный пуск уменьшает токовый и механический удар при разгоне привода 22 кВт. Однако название функции не определяет внутреннюю схему шкафа. На разных исполнениях управление может отличаться, поэтому софтстартер, контроллер или иной силовой модуль подбирают по маркировке, номинальному току и схеме подключения конкретной машины.

Канат, приводное колесо и направляющие ролики

Максимальная линейная скорость 25,5 м/с достигается при исправных бандажах, правильной траектории и достаточном сцеплении каната с ведущим колесом. Загрязнённый или изношенный полиуретан снижает тягу. Оператор компенсирует проскальзывание подачей, но дополнительное усилие ускоряет повреждение каната и подшипников.

Диаметр алмазного каната в открытых характеристиках СКП-22 не указан. Его нельзя выбирать только по мощности двигателя. Проверяют профиль канавок, допустимый диаметр втулок, конструкцию соединителя, минимальный радиус изгиба и рекомендации изготовителя каната для скорости до 25,5 м/с.

Направляющие ролики должны свободно вращаться, не иметь осевого биения и удерживать канат в канавке по всей траектории. Перед каждым резом проверяют крепление стоек и ограждений. При работе люди не должны находиться в плоскости движущегося каната и в предполагаемой зоне его выброса при разрыве.

Гусеница, натяжитель и аккумуляторный привод (Аккумулятор тяговый KOLBEN 6-DZF-12 12В 14Ач C5 151x100x99 мм 6-DZF-12_HRL-12-15)

Гусеница передаёт тяговое усилие от ведущей звёздочки к поверхности. Внутренние выступы входят в зацепление со звёздочкой, а армирующий корд удерживает форму ленты. Натяжитель компенсирует монтажный запас и износ, но не способен исправить повреждённый корд или сильно изношенный профиль зацепления.

Недостаточное натяжение приводит к перескакиванию зубьев и сходу на развороте. Чрезмерное натяжение перегружает подшипники, оси, ходовой двигатель и саму ленту. Для СКП-22 в открытой карточке не приведён норматив прогиба, поэтому задавать универсальное значение в миллиметрах небезопасно: регулировку выполняют по паспорту шасси и фактическому зацеплению.

Батарея 48 В питает ходовую систему независимо от сети основного двигателя. Слабый аккумулятор, окисленные клеммы или просадка напряжения могут выглядеть как механическое заклинивание. Если обе гусеницы двигаются медленно, сначала проверяют батарею и контроллер; если проблема заметна только с одной стороны, дополнительно исследуют двигатель, передачу, звёздочку, катки и натяжение этой стороны.

Почему изнашивается и сходит гусеница СКП-22

Гусеница СКП-22 чаще повреждается не от пробега как такового, а от сочетания высокой массы машины, строительного мусора и разворотов на месте. Острые фрагменты бетона разрезают наружный слой, арматурная проволока попадает между лентой и катком, а затвердевший шлам нарушает свободное вращение элементов ходовой части.

Диагностический признак нужно связывать с конкретным узлом. Сход наружу указывает на перекос катков, направляющего элемента или рамы. Регулярное перескакивание на ведущей звёздочке характерно для слабого натяжения либо изношенного внутреннего профиля. Нагрев одной стороны после короткого перемещения требует проверки подшипников, торможения двигателя и чрезмерной затяжки.

По данным сервисных инженеров «ТЕХАНАЛОГ», перед заказом гусеницы необходимо очистить ходовую часть и отдельно проверить звёздочку, катки и натяжитель. Новая лента, установленная на перекошенное или заклинивающее шасси, начинает сходить и повреждаться уже во время контрольного движения.

Поверхностные потёртости без повреждения корда ещё не означают обязательную замену. Критичными признаками считаются разрыв, обнажение армирующих элементов, отслоение резины, потеря внутренних грунтозацепов и продольная деформация. Ресурс в моточасах или квадратных метрах реза для гусеницы не нормируется универсально, поскольку он зависит от покрытия и маневрирования.

Одновременная замена двух гусениц нужна не всегда. Если вторая лента сохранила профиль, не имеет трещин и обе стороны после регулировки движутся с одинаковой скоростью, допустима замена одной детали. При выраженной разнице износа установка может уводить в сторону, поэтому решение принимают после сравнительного осмотра обеих сторон.

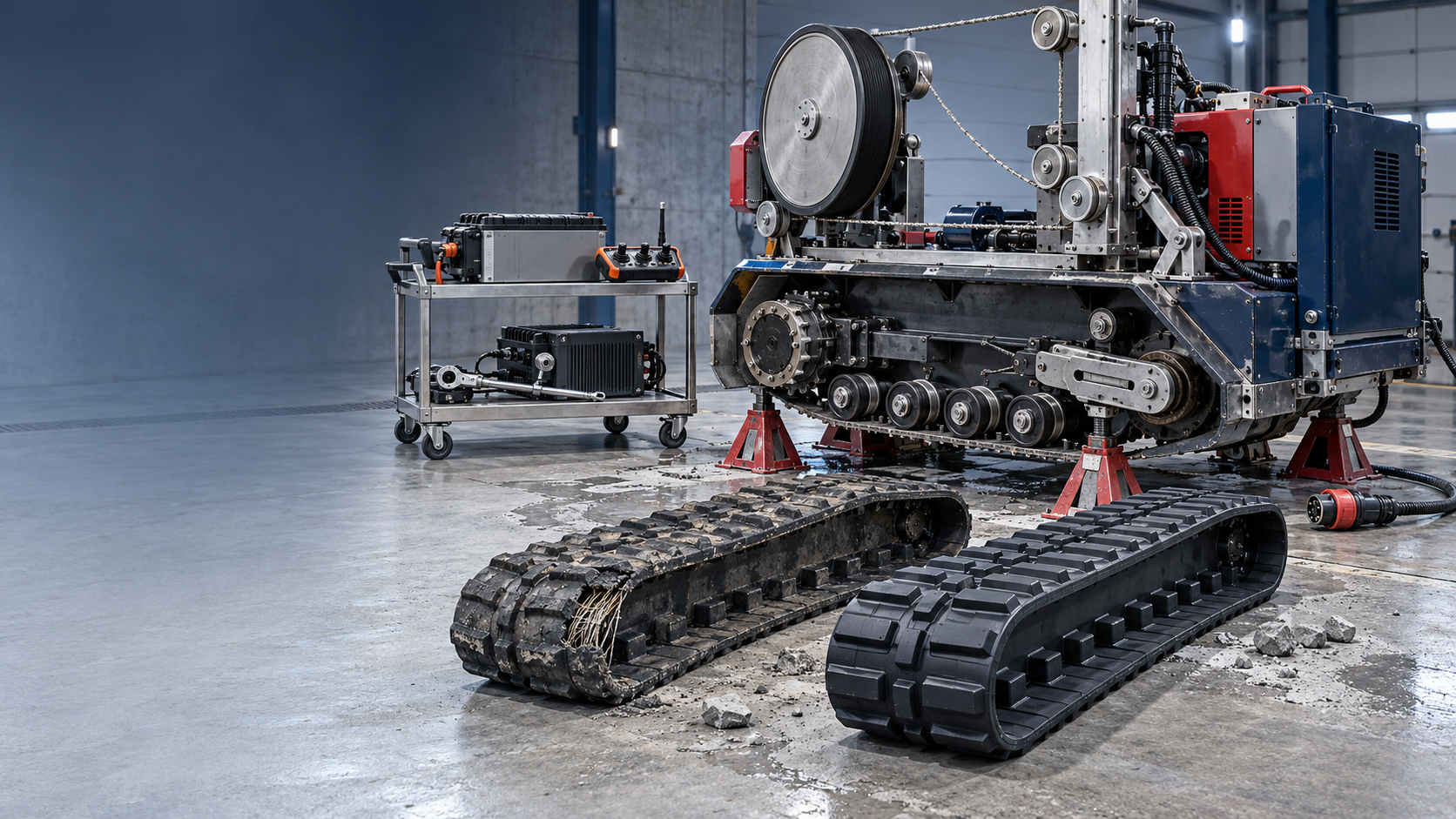

Как заменить гусеницу на СКП-22

Замена начинается с полной остановки и снятия накопленной энергии. Основной кабель 380 В отключают и защищают от случайного включения, батарею ходовой системы отсоединяют, алмазный канат снимают либо полностью разгружают. Пульт управления убирают из рабочей зоны.

Машину устанавливают на твёрдой горизонтальной площадке. Масса СКП-22 составляет 550 кг, поэтому нельзя удерживать поднятую сторону домкратом без страховочных опор. Используют предусмотренные изготовителем точки подъёма и оборудование с грузоподъёмностью, соответствующей фактически поднимаемой массе и принятому плану работ.

До демонтажа фотографируют положение натяжителя, осей и дистанционных элементов. Старую и новую гусеницы сопоставляют по ширине, внутренней длине, шагу и профилю зацепления. Отсутствие этих размеров в карточке товара делает проверку по демонтированной детали обязательной.

1. Очистить шасси от шлама и щебня, осмотреть раму на деформацию.
2. Зафиксировать машину от перемещения, поднять обслуживаемую сторону и установить рассчитанные опоры.
3. Плавно ослабить натяжитель, контролируя положение направляющего элемента.
4. Снять ленту сначала с направляющей части, затем вывести её из зацепления с ведущей звёздочкой.
5. Проверить зубья, катки, оси, подшипники и свободный ход натяжителя.
6. Уложить новую гусеницу на ведущую звёздочку, совместив внутренний профиль без перекоса.
7. Заправить ленту на катки и направляющий элемент, не используя острые монтажные рычаги у корда.
8. Натянуть гусеницу по паспорту шасси и проверить одинаковую посадку по всей длине.
9. Вручную проконтролировать зацепление, убрать инструмент и только затем подключить батарею 48 В.
10. Выполнить короткое движение вперёд и назад на минимальной скорости, остановить машину и повторно проверить натяжение.

Регулировка и контроль после замены

Правильная регулировка обеспечивает полное зацепление без провисания и без постоянного чрезмерного усилия на подшипники. Если паспортное значение недоступно, работу должен выполнять сервисный специалист, знакомый с конкретным исполнением шасси. Копировать положение натяжителя со старой растянутой ленты нельзя.

Первое испытание проводят без алмазного каната и без работы двигателя 22 кВт. Машину перемещают на ровной поверхности короткими импульсами, оценивая прямолинейность, звук и посадку гусеницы. После движения вперёд и назад проверяют, не сместилась ли лента к краю катка и не появился ли локальный нагрев.

Если шасси уводит в сторону, сначала сравнивают механическое сопротивление и натяжение обеих гусениц, затем проверяют батарею, контроллер и ходовые двигатели. Регулировать прямолинейность увеличением натяжения только одной стороны нельзя. Это может временно скрыть электрическую неисправность и ускорить износ подшипников.

Как обслуживать плавный пуск и систему управления

Исправный плавный пуск разгоняет канатный привод без резкого удара, повторных попыток запуска и срабатывания защиты. Рывок при старте может быть связан с настройками пускового модуля, неисправным байпасным контактором, пропаданием фазы или механическим сопротивлением привода. Диагностику начинают с сети и двигателя, а не с замены контроллера наугад.

Подключение СКП-22 рассчитано на 380 В, 50 Гц и пятижильный кабель сечением 10 мм². Перед запуском проверяют защитный проводник, разъёмы, состояние изоляции и отсутствие влаги в шкафу. Электрические измерения и ремонт силовой части выполняет квалифицированный специалист при снятом напряжении.

Технический регламент ТР ТС 010/2011 «О безопасности машин и оборудования» распространяет требования безопасности на эксплуатацию и техническое обслуживание машин. После ремонта нельзя исключать предусмотренные изготовителем блокировки, ограждения и защитные функции ради упрощения запуска.

Диагностика контроллера, пульта и ходового двигателя

Если пила не реагирует на пульт, проверяют заряд батареи 48 В, аварийный останов, питание приёмника и связь с передатчиком. Наличие индикации на пульте ещё не подтверждает исправность силового выхода контроллера. Ошибки фиксируют до отключения питания, если это допускает руководство.

Если одна сторона не движется, меняет направление с задержкой или работает рывками, механическую и электрическую части диагностируют раздельно. При отключённом питании проверяют свободное вращение ходового механизма. Затем специалист измеряет питание двигателя и выход контроллера в обоих направлениях.

Новый блок управления должен совпадать по напряжению, допустимому току, распиновке, логике реверса и типу беспроводного пульта. Внешне одинаковый корпус не подтверждает совместимость. После замены проверяют аварийный останов, ограничение скорости, направление движения и потерю связи с пультом.

Когда менять гусеницу, а когда шасси в сборе

Отдельную гусеницу выбирают при локальном износе ленты, если рама, натяжитель, катки, звёздочка и двигатель исправны. Это сохраняет штатную механику и требует только правильного подбора профиля. Перед установкой новой детали устраняют причину повреждения.

Шасси в сборе рационально при деформации рамы, повреждении нескольких катков, неисправности натяжителя и ходового привода либо отсутствии совместимых компонентов. Комплект с пультом снижает число сопрягаемых старых и новых узлов, но требует проверки крепления к раме пилы, напряжения 48 В и алгоритма управления.

Бандажи и ролики относятся к более универсальным деталям, но совместимость всё равно подтверждают размерами. В каталоге указан бандаж приводного колеса диаметром 500 мм, совместимый с ПАНДА 22 кВт и СКП-22, а также направляющий ролик и полиуретановый бандаж диаметром 200 мм для пил мощностью 22 кВт. Посадка на ось, ширина ступицы и профиль канавки должны совпадать.

Особого внимания требует приводное колесо 500 мм, представленное среди запчастей. Основная характеристика СКП-22 указывает максимальный размер 500 мм, поэтому колесо 500 мм нужно считать универсальной заменой. До установки проверяют исполнение пилы, посадку шпинделя, кожух и допустимую линейную скорость каната.

Рекомендация специалиста

На объекте с бетонным шламом не начинайте замену сразу после схода гусеницы. Сначала отключите 380 В и батарею 48 В, разгрузите канат, очистите катки и проверьте, вращаются ли они без заеданий. После установки новой ленты испытайте ходовую часть без каната на минимальной скорости вперёд и назад; только после повторной проверки натяжения возвращайте привод 22 кВт в работу. Канат разгоняйте плавно и не выводите сразу на предел 25,5 м/с.

После диагностики становится понятно, требуется ли отдельная гусеница, контроллер, ролик, бандаж или шасси в сборе. Подобрать совместимую запчасть и получить консультацию по обслуживанию самоходной канатной пилы можно на сайте «ТЕХАНАЛОГ».
