Швонарезчик: какой выбрать для нарезки швов в бетоне

Швонарезчик подбирается по трём параметрам: тип привода (электрический, бензиновый или дизельный), максимальная глубина реза и диаметр алмазного диска. Электрический нарезчик швов на 380 В с диском ⌀ 400 мм и глубиной реза 150 мм подходит для стяжек в помещениях, но бесполезен на дорожном объекте, где нужна глубина 300 мм и автономность от электросети. Правильный выбор экономит время, расходники и избавляет от вынужденной замены оборудования на середине объекта.

Типичная ситуация: бетонщики залили промышленный пол площадью 2000 м² толщиной 200 мм, и через 6–8 часов нужно нарезать усадочные швы на глубину 50–65 мм (1/4–1/3 толщины плиты по СП 29.13330.2011). Если швонарезчик не готов к работе или подобран неверно, бетон наберёт прочность быстрее, чем будут нарезаны швы, и плита начнёт трескать хаотично. Понимание связи между характеристиками машины и условиями на объекте позволяет избежать этой ситуации.

Устройство швонарезчика: что внутри машины

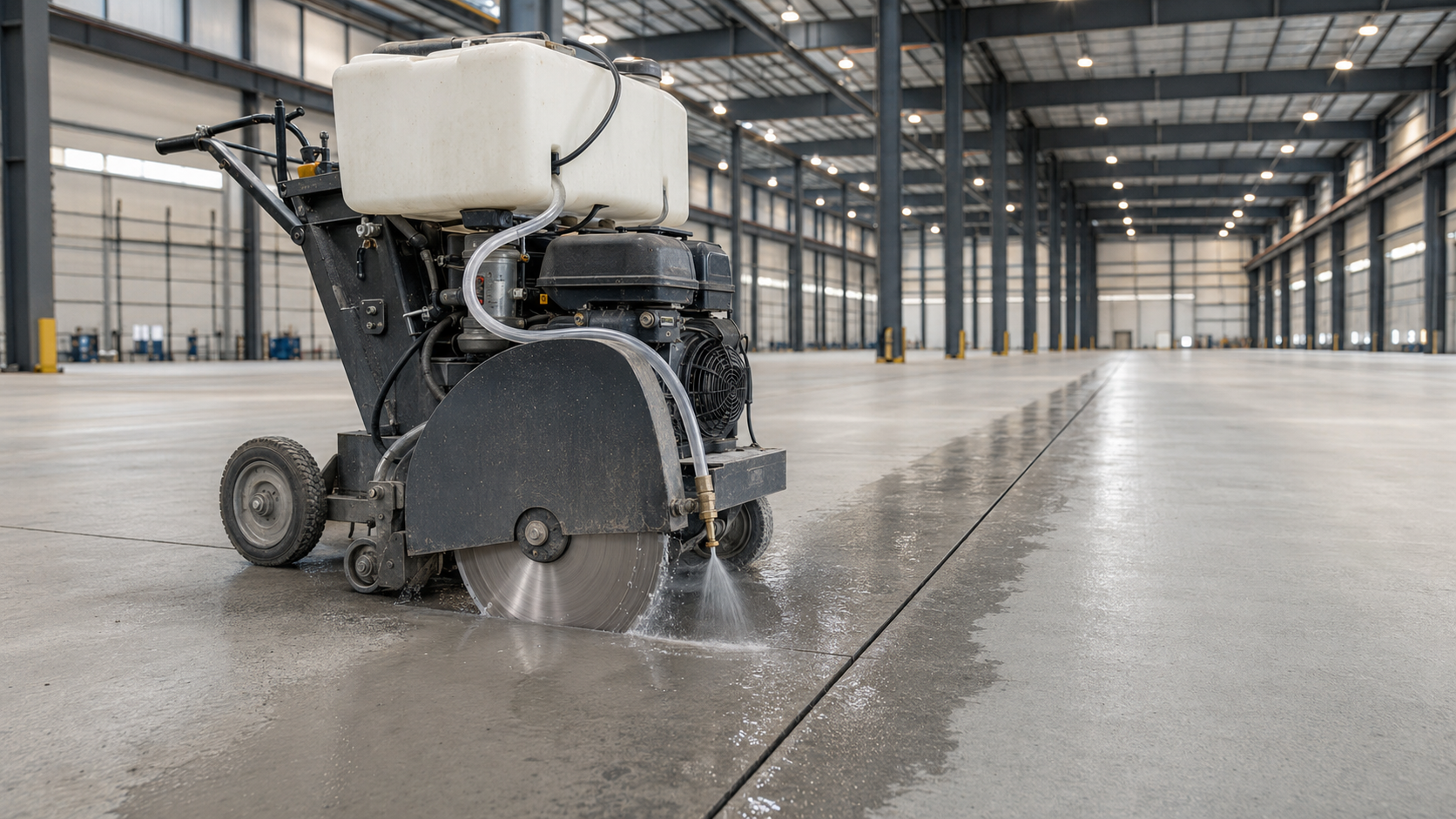

Швонарезчик (нарезчик швов, резчик швов) представляет собой стальную раму на колёсном ходу, на которой установлены двигатель, алмазный диск и бак для воды. Двигатель передаёт вращение на шпиндель диска через клиноременную передачу. Диск закрыт защитным кожухом, глубина его погружения в материал регулируется винтовым или рычажным механизмом с фиксацией.

Подача воды из встроенного бака (10–40 л) охлаждает алмазный диск и подавляет пыль. Вода подаётся на обе стороны диска через форсунки или трубки, расход составляет 3–8 л/мин в зависимости от диаметра диска и глубины реза. Без водяного охлаждения алмазные сегменты перегреваются, связка теряет прочность, и зёрна вырываются из матрицы. Некоторые модели допускают сухую резку (например, при нарезке швов в свежем бетоне, когда вода может повредить поверхность), но в этом случае ресурс диска сокращается в 1,5–2 раза.

Колёсный ход обеспечивает прямолинейность перемещения машины по поверхности. У несамоходных моделей оператор толкает машину вручную; у самоходных привод на колёса осуществляется от двигателя через отдельную передачу. Самоходные швонарезчики предпочтительны при серийной нарезке на длинных участках (дорожное строительство, ВПП аэродромов), где ручное перемещение физически утомительно и снижает точность шва.

Электрический, бензиновый или дизельный привод

Тип привода определяет область применения швонарезчика, его мобильность, мощность и условия эксплуатации. Каждый тип закрывает свой сегмент задач.

Электрические швонарезчики

Электрические нарезчики швов работают от сети 380 В, мощность двигателя 3–7,5 кВт. Диаметр диска 300–500 мм, глубина реза 50–200 мм. Масса 50–120 кг. Модели: DUS FS 270, Cedima CF-2015 E, Сплитстоун CS-1810E, FS 1000 . Преимущества: отсутствие выхлопных газов (можно работать внутри зданий), пониженный уровень шума, стабильная мощность без зависимости от качества топлива. Ограничение: привязка к электросети или генератору мощностью 7–20 кВА.

Электрические модели оптимальны для нарезки швов в промышленных полах, стяжках, паркингах, торговых центрах. Компактный DUS FS 270 проходит в дверной проём и разбирается на три части для перевозки в багажнике. Для объектов, где доступна только однофазная сеть 220 В, выбор электрических швонарезчиков крайне ограничен: большинство профессиональных моделей требуют трёхфазного питания.

Мощности электрического привода достаточно для нарезки швов в свежеуложенном бетоне (4–12 часов после заливки) и в набравшем прочность бетоне при глубине до 150–200 мм. Для более глубоких резов или работы по старому армированному бетону электрический привод уступает бензиновому и дизельному.

Бензиновые швонарезчики

Бензиновые нарезчики швов оснащаются четырёхтактными двигателями Honda GX, Subaru EX, Kohler или Loncin мощностью 3,2–18,5 кВт (5–25 л.с.). Диаметр диска 400–900 мм, глубина реза 120–360 мм. Масса 70–230 кг. Топливо: АИ-92. Модели: Husqvarna FS 400 LV (5,5 л.с., ⌀ 400 мм, глубина 135 мм, 74 кг), Husqvarna FS 524 (8,4 л.с., ⌀ 450 мм, 165 мм, 132 кг), Сплитстоун CS-149 (8,4 л.с., ⌀ 450 мм, 165 мм), CS-244 (11,7 л.с., ⌀ 450 мм, 165 мм, 138 кг), NTC RZ 202, Wacker Neuson BFS 1350A.

Бензиновый привод обеспечивает полную автономность: для работы достаточно заправить бак и залить воду. Это оптимальный выбор для дорожных работ, нарезки швов на открытых площадках, объектах без подключения к электросети. Бензиновые швонарезчики мощностью 8–12 л.с. с дисками ⌀ 400–450 мм закрывают основной объём задач: деформационные швы в дорожном покрытии, обрезка кромок асфальта, штробы под коммуникации в бетонных основаниях.

Ограничение бензинового привода: выхлопные газы исключают работу в закрытых помещениях без принудительной вентиляции. Уровень шума 90–105 дБ требует средств защиты органов слуха для оператора.

Сравнительная таблица

Глубина реза и диаметр диска: как рассчитать

Глубина реза швонарезчика определяется диаметром алмазного диска и конструкцией механизма погружения. Зависимость приблизительно такая: диск ⌀ 350 мм даёт глубину 115–130 мм, ⌀ 400 мм около 135–150 мм, ⌀ 450 мм около 155–175 мм, ⌀ 600 мм около 230–250 мм, ⌀ 900 мм до 360 мм. Конкретное значение зависит от расстояния между осью шпинделя и поверхностью покрытия.

Для нарезки усадочных швов в свежеуложенном бетонном полу толщиной 150–200 мм требуется глубина реза 50–65 мм (1/4–1/3 толщины плиты). Этого достаточно, чтобы создать ослабленное сечение, по которому пойдёт контролируемая усадочная трещина. Диск ⌀ 300–350 мм с электрическим швонарезчиком мощностью 3–5 кВт закрывает эту задачу. Для деформационных швов в дорожном покрытии (асфальт на бетонном основании) глубина реза составляет 100–200 мм, что требует диска ⌀ 400–500 мм и мощности от 5 л.с.

При выборе швонарезчика рекомендуется брать запас по глубине реза не менее 30% сверх расчётной. Если на текущем объекте нужна глубина 150 мм, машина с максимальной глубиной 165 мм будет работать на пределе, диск быстрее изнашивается, и по мере уменьшения его диаметра глубина начнёт снижаться. Машина с запасом (глубина 200–230 мм, диск ⌀ 500–600 мм) обеспечит стабильную работу до полного износа диска.

Алмазные диски: подбор под материал и условия

Алмазный диск для швонарезчика подбирается по диаметру, посадочному отверстию, типу материала и условиям резки (мокрая/сухая). Стандартное посадочное отверстие для швонарезчиков составляет 25,4 мм (1 дюйм). При несовпадении посадки используются переходные кольца.

Тип алмазного сегмента определяется разрезаемым материалом. Для асфальта с песчаным наполнителем применяются диски с твёрдой связкой, так как абразивный наполнитель и так быстро обнажает алмазные зёрна. Для бетона с гранитным щебнем и железобетона с армированием нужна мягкая связка, обеспечивающая самозатачивание при контакте с твёрдым неабразивным материалом. Использование диска с твёрдой связкой по бетону с гранитным наполнителем приводит к «замыливанию» сегментов и прекращению реза.

По данным сервисных инженеров «ТехАналог», около 45% случаев преждевременного износа дисков на швонарезчиках связаны с несоответствием типа связки сегмента разрезаемому материалу: оператор ставит «асфальтовый» диск на бетон или наоборот. Производительность нарезки при правильно подобранном диске составляет 60–100 п.м./час при глубине 50 мм в асфальте с гранитным наполнителем, а при ошибочном выборе падает до 15–20 п.м./час с одновременным увеличением износа.

Высота алмазного сегмента определяет ресурс диска: стандартная высота 10–12 мм для дисков ⌀ 300–450 мм, 12–15 мм для ⌀ 500–900 мм. Диски для мощных машин (от 15 кВт) оснащаются сегментами высотой 15–20 мм с увеличенной концентрацией алмазов.

Сроки нарезки швов в свежем бетоне

Нарезка усадочных швов в свежеуложенном бетоне выполняется в строго определённый временной интервал. СП 29.13330.2011 «Полы» регламентирует глубину шва (1/4–1/3 толщины плиты), а практический опыт определяет оптимальное время начала нарезки: 4–12 часов после заливки в зависимости от температуры воздуха, марки бетона и добавок.

При температуре воздуха 20–25 °C и бетоне класса B25 без ускорителей твердения нарезку начинают через 6–8 часов после заливки. Признак готовности: при проходе диска бетон режется без выкрашивания крупного заполнителя (щебень не вырывается, а прорезается). Если зёрна щебня вырываются из матрицы, бетон ещё слишком мягок; если диск идёт тяжело и перегревается, бетон уже набрал избыточную прочность, и нарезка запоздала.

Запоздалая нарезка (более 24 часов при нормальных условиях) приводит к появлению хаотичных усадочных трещин, которые невозможно устранить. Слишком ранняя нарезка (менее 3–4 часов) повреждает кромки шва, и вместо аккуратного пропила получается рваный канал с выкрошенными краями. Для работы по свежему бетону используют специальные ранние швонарезы с малым диаметром диска (150–200 мм) и небольшой массой, которые не оставляют следов колёс на ещё пластичной поверхности.

Типичные ошибки при выборе и эксплуатации

Покупка бензинового швонарезчика для работ внутри помещений без обеспечения вентиляции. Концентрация угарного газа (CO) в закрытом помещении при работе бензинового двигателя достигает опасных значений за 15–20 минут. Для внутренних работ применяются только электрические модели или бензиновые с принудительным отводом выхлопа (дорогостоящее решение, которое редко оправдано).

Работа без подачи воды при использовании стандартных дисков (без маркировки «для сухой резки»). Перегрев диска приводит к деформации стального корпуса, диск начинает «вилять», ширина реза увеличивается, сегменты отлетают. Бак для воды должен быть заполнен перед началом работы, а расход контролироваться каждые 15–20 минут, особенно в жаркую погоду.

Использование диска с повреждёнными или отсутствующими сегментами. Дисбаланс при вращении на 2500–4500 об/мин создаёт вибрацию, которая разрушает подшипники шпинделя и ослабляет клиноременную передачу. Перед установкой диска необходимо визуально проверить целостность всех сегментов и отсутствие трещин на корпусе.

Пренебрежение натяжением приводного ремня. Проскальзывающий ремень снижает передаваемую мощность и перегревается, что сокращает его ресурс. Натяжение проверяется перед каждой сменой: при нажатии на середину ветви ремень должен прогибаться на 10–15 мм.

Рекомендация специалиста

При нарезке усадочных швов в промышленном полу толщиной 200 мм (бетон B25, наполнитель гранитный щебень фр. 5–20 мм) через 8 часов после заливки используйте электрический швонарезчик мощностью 5–7 кВт с диском ⌀ 400 мм и высотой сегмента 10 мм. Глубина реза 55–65 мм (1/4–1/3 толщины). Подавайте воду с расходом 3–4 л/мин. Начните с пробного реза длиной 0,5 м на малой скорости подачи: если кромки шва ровные и щебень прорезан чисто, бетон готов к нарезке. Если кромка крошится, подождите ещё 1–2 часа. Расстояние между швами определяется проектом, но практическое правило: не более 30-кратной толщины плиты (для 200 мм = максимум 6 м между швами). Нарезайте швы в шахматном порядке: сначала через одну карту, затем промежуточные. Это снижает риск неконтролируемого трещинообразования на уже нарезанных участках.

Часто задаваемые вопросы

Чем электрический швонарезчик отличается от бензинового? Электрический работает от сети 380 В, мощность 3–7,5 кВт, глубина реза 50–200 мм. Можно использовать в закрытых помещениях (без выхлопа). Бензиновый автономен, мощность 5–25 л.с., глубина до 360 мм, но из-за выхлопных газов пригоден только для открытых площадок. Для стяжек и промполов внутри зданий выбирается электрический, для дорожных работ на улице — бензиновый.

Какая глубина реза нужна для нарезки швов в стяжке? Глубина усадочного шва составляет 1/4–1/3 толщины плиты (СП 29.13330.2011). Для стяжки толщиной 150 мм достаточно шва глубиной 40–50 мм, для плиты 200 мм требуется 50–65 мм. Диска ⌀ 300–350 мм хватает для этих задач с запасом.

Через сколько часов после заливки можно нарезать швы в бетоне? При температуре воздуха 20–25 °C и бетоне класса B25 нарезку начинают через 6–8 часов после заливки. При жаркой погоде (30 °C и выше) срок сокращается до 4–6 часов, при холодной (5–10 °C) увеличивается до 10–14 часов. Признак готовности: диск прорезает щебень, не вырывая его из матрицы.

Какой диаметр алмазного диска подходит для швонарезчика? Диаметр зависит от модели машины и требуемой глубины реза. Стандартные размеры: 300–350 мм (глубина 115–135 мм), 400–450 мм (135–175 мм), 500–600 мм (200–250 мм), 900 мм (до 360 мм). Посадочное отверстие 25,4 мм является стандартом для большинства швонарезчиков.

Можно ли использовать швонарезчик для резки асфальта? Да. Швонарезчики с бензиновым или дизельным приводом широко применяются для обрезки кромок асфальтового покрытия, вскрытия коммуникационных каналов и взятия проб дорожного полотна. Для асфальта используются диски с твёрдой связкой сегмента, рассчитанные на абразивный материал. Производительность при глубине 50 мм составляет 60–100 п.м./час.
