Швонарезчик Dr. Schulze FS-1000: обзор, диагностика и замена деталей

Ремонт швонарезчика Dr. Schulze FS-1000 начинают с проверки алмазного диска, фланцев, вала и подшипников, ремённой передачи, гидравлического механизма заглубления и системы подачи. В версии MVH дополнительно диагностируют ручной цепной привод, в версии EVH электрогидравлический ходовой механизм. Замена детали без определения первичной причины часто приводит к повторной поломке.

Типичная ситуация на объекте выглядит одинаково: при резке армированной плиты диск перестаёт держать линию, скорость падает, а двигатель начинает работать с повышенной нагрузкой. Оператор уменьшает подачу, но вибрация сохраняется. Источник проблемы может находиться не в двигателе, а в изношенном подшипнике вала, загрязнённом фланце, проскальзывающем ремне или неправильном диске.

Обозначение FS 1000 не является уникальным. В этой статье рассматриваются актуальные Dr. Schulze FS-1000 MVH и Dr. Schulze FS-1000 EVH. Старый Husqvarna FS 1000 E представляет собой другую машину с отдельной схемой, характеристиками и каталогом запчастей. Детали двух производителей нельзя подбирать по совпадению цифры в названии.

Характеристики и устройство Dr. Schulze FS-1000

Dr. Schulze FS-1000 предназначен для мокрой алмазной резки бетонных и железобетонных полов, плит, фундаментов и дорожных конструкций. Машина работает диском диаметром до 1000 мм с посадочным отверстием 60 мм. Максимальная глубина реза актуального исполнения составляет 405 мм.

На обе версии устанавливается электрический двигатель мощностью 15 кВт с питанием 400 В и подключением на 32 А. Габариты машины составляют примерно 1400 × 800 × 1200 мм, масса около 360 кг. Эти значения важны при расчёте электропитания, организации подъёма и выборе транспорта.

В отдельных описаниях Dr. Schulze FS-1000 EVH указывается частота вращения около 1176 об/мин. Перед заказом шкива, вала или диска значение необходимо сверить с шильдиком конкретной машины. У старых и переоборудованных исполнений передаточное отношение может отличаться.

Глубина регулируется гидравлическим механизмом. При пропадании питания диск можно поднять ручным насосом. Разъёмный кожух облегчает подход к стене, а возможность переноса режущего узла позволяет выполнять рез справа или слева от машины.

Актуальные параметры приведены в каталоге Dr. Schulze FS-1000/FS-1200 MVH/EVH. В нём для FS-1000 заявлены диск 1000 мм, посадка 60 мм, глубина до 405 мм, двигатель 15 кВт, питание 400 В и масса около 360 кг.

Различие подачи определяет состав запчастей FS 1000. У MVH оператор перемещает машину маховиком через цепной механизм. У EVH скорость движения задаётся электрогидравлическим приводом, поэтому к механическим неисправностям добавляются отказ двигателя подачи, насоса, клапанов и цепей управления.

Общими остаются основной электродвигатель, режущий вал, ремённая передача, гидравлическая регулировка глубины, ходовая часть, кожух и водяной контур. Однако даже общую по назначению деталь следует сверять по артикулу, серийному номеру и размерам снятого образца.

Переоборудование FS-1000 под диск 1200 мм выполняется специальным комплектом. Простая установка увеличенного диска без предусмотренных деталей меняет глубину погружения, окружную скорость, нагрузку на вал и геометрию кожуха. Такое изменение нельзя считать штатным ремонтом.

Почему изнашиваются диск, привод и режущий вал

Основная нагрузка возникает в контакте алмазных сегментов с бетоном и арматурой. Сопротивление резанию передаётся через корпус диска, фланцы, вал, подшипники, шкивы и ремни на двигатель. Любое нарушение соосности или режима подачи увеличивает нагрузку сразу на несколько компонентов.

Абразивный шлам попадает на ходовую часть, механизм подачи и наружные уплотнения. После высыхания он образует твёрдый слой, который ускоряет износ цепей, шарниров и подвижных соединений. Если машину не очищать после смены, регулировочные механизмы начинают работать с повышенным сопротивлением.

Глубина реза до 405 мм достигается не попыткой сразу погрузить диск на максимальную величину, а последовательными проходами с контролем нагрузки. Чем плотнее армирование и твёрже заполнитель, тем осторожнее выбирают подачу. Постоянное падение оборотов говорит о неправильном режиме, затупившемся диске либо неисправности привода.

Алмазный диск и водяное охлаждение

Диск диаметром 1000 мм должен иметь посадку 60 мм, допустимую частоту вращения и сегменты под фактический материал. Диск для асфальта отличается от инструмента для железобетона составом связки и защитой корпуса от подрезания. Универсальная маркировка без указания материала не гарантирует устойчивой работы на глубоком резе.

Вода охлаждает сегменты, подавляет пыль и выводит шлам из пропила. Если поток поступает неравномерно, одна сторона корпуса нагревается сильнее, сегменты засаливаются, а диск начинает отклоняться. Перед запуском проверяют шланг, кран, форсунки и свободный выход воды с обеих сторон диска.

Признаками неправильного режима становятся изменение цвета корпуса, искрение вне зоны контакта с арматурой, полированный торец сегментов и постоянная перегрузка двигателя. В такой ситуации нельзя компенсировать потерю производительности увеличением подачи. Сначала проверяют охлаждение, соответствие диска материалу и отсутствие зажатия в пропиле.

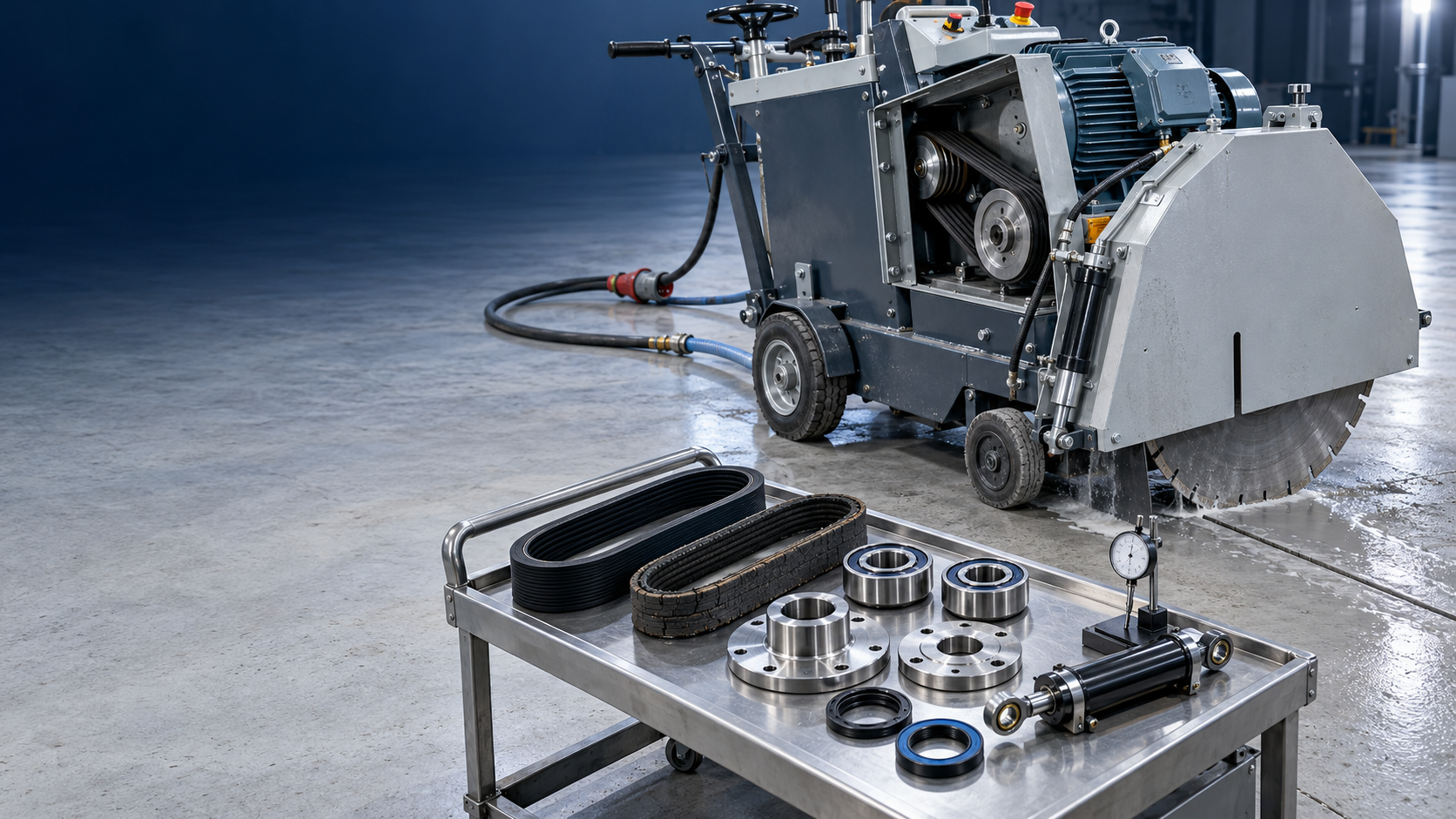

Ремни, шкивы, вал и подшипники

Ремённая передача допускает контролируемое проскальзывание при резком росте нагрузки, но не должна буксовать в штатном резе. Свист, запах нагретой резины, чёрная пыль и падение частоты вращения диска при нормальной работе двигателя указывают на ослабление, загрязнение или износ ремней.

Ремни одного привода заменяют комплектом. Сочетание нового и растянутого ремня распределяет нагрузку неравномерно: новый элемент принимает большую часть усилия и быстрее перегревается. Одновременно проверяют профиль ручьёв, соосность шкивов и состояние крепления двигателя.

Изношенные подшипники режущего вала проявляются шумом, нагревом, осевым или радиальным люфтом. При дальнейшем использовании диск получает биение, фланцы изнашиваются, а сегменты работают разными сторонами. Замена только подшипников не поможет, если вал или корпусные посадки уже получили выработку.

Диагностика FS 1000 по симптомам

Схема диагностики FS 1000 строится от наблюдаемого симптома к простым внешним проверкам, затем к измерениям и разборке. Это позволяет не снимать двигатель из-за затупившегося диска и не менять гидравлический насос при заклинивании механизма подъёма.

До проверки машину отключают от сети 400 В, исключают случайный запуск и поднимают диск из пропила. Нельзя осматривать ремни, фланец или гидролинию при вращающемся диске. Тяжёлые детали и сам диск фиксируют с учётом массы и возможности самопроизвольного перемещения.

Первичная последовательность одинакова для MVH и EVH: диск и подача воды, чистота фланцев, люфт вала, ремни и шкивы, колёса и направляющая, гидравлика заглубления, затем электродвигатель и управление. После этого диагностируют механизм подачи конкретной версии.

Если диск останавливается под нагрузкой, но двигатель продолжает работать, сначала проверяют ремни и соответствие алмазного инструмента материалу. Если вместе с диском резко теряет обороты двигатель, измеряют питание по фазам, оценивают глубину прохода и состояние сегментов. Продолжительная перегрузка может сработать по защите даже при исправной машине.

Увод от линии связан с регулировкой колёс, направляющим указателем, перекосом диска или люфтом вала. Перед регулировкой ходовой части следует убедиться, что корпус диска ровный, фланцы очищены, а подшипники не имеют люфта. Иначе настройка направления будет компенсировать механический дефект только в одном режиме нагрузки.

Если диск самопроизвольно опускается или не поднимается, проверяют наличие утечки, соединения, цилиндр, клапан и ручной насос. Падение уровня или появление воздуха в контуре меняют плавность движения. Подтягивать соединение под нагрузкой и искать течь рукой недопустимо.

Обслуживание FS 1000 и замена изношенных деталей

Обслуживание FS 1000 выполняют по состоянию узлов и руководству конкретного исполнения. Публичные характеристики модели не устанавливают универсальный срок замены ремней, подшипников или гидравлических уплотнений. Ресурс зависит от материала, глубины проходов, количества арматуры, качества воды и ежедневной очистки.

После каждой смены удаляют шлам с кожуха, рамы, колёс, направляющей и механизмов подачи. Проверяют кабель, вилку, аварийный выключатель, крепление кожуха, состояние водяных шлангов и внешние утечки. Перед следующим запуском диск должен свободно вращаться без контакта с кожухом.

Плановая дефектовка включает проверку натяжения и состояния ремней, люфта режущего вала, фланцев, колёс, цепного или электрогидравлического привода подачи. Если машина регулярно работает диском 1000 мм в армированном бетоне на глубине, близкой к 405 мм, проверки проводят чаще, чем при неглубоких деформационных швах.

Ежесменное обслуживание

Перед началом работы сверяют направление вращения, крепление диска, положение кожуха и работу подачи воды. Электрическая сеть должна соответствовать 400 В и току машины 32 А. Неправильная фазировка устраняется штатным способом, а не изменением внутренней проводки на объекте.

После запуска без контакта с материалом слушают подшипники и привод. Ровный звук и отсутствие вибрации ещё не исключают дефект, который появляется под нагрузкой, но позволяют обнаружить грубую ошибку сборки. После короткого пробного прохода проверяют нагрев и повторно осматривают крепления при отключённой машине.

По данным сервисных инженеров «ТЕХАНАЛОГ», для первичной оценки FS-1000 полезно фиксировать пять признаков: поведение двигателя, вращение диска, характер вибрации, стабильность глубины и прямолинейность движения. Такая запись помогает отделить проблему режущего инструмента от неисправности ремённой передачи, вала, гидравлики или механизма подачи.

Как менять ремни, подшипники и гидравлические детали

Перед разборкой маркируют положение шкивов, прокладок и регулирующих элементов. Новые ремни устанавливают только после очистки ручьёв и проверки соосности. Натяжение выставляют по документации применённого профиля, поскольку чрезмерная затяжка перегружает подшипники двигателя и режущего вала.

При замене подшипников измеряют посадки вала и корпуса. Новый подшипник не восстанавливает изношенную шейку или разбитое гнездо. После сборки проверяют свободное вращение, осевой и радиальный люфт, положение фланцев и отсутствие контакта диска с кожухом.

Гидравлическое уплотнение подбирают по размеру, профилю, материалу и рабочей жидкости. После ремонта из контура удаляют воздух и проверяют удержание глубины без включения реза. Если давление падает, необходимо проверить цилиндр, клапан и соединения, а не повторно затягивать исправную манжету.

Совместимость запчастей FS 1000

Запчасти для Dr. Schulze FS-1000 подбирают по исполнению MVH или EVH, серийному номеру, артикулу и размерам снятой детали. Валы, фланцы, шкивы, детали гидравлики и элементы подачи нельзя выбирать только по названию FS 1000. У одной модели могли меняться поставщики двигателей и исполнение отдельных узлов.

Часть деталей FS-1000 и Dr. Schulze FS-1200 может относиться к общей платформе. Производитель предусматривает штатный комплект переоборудования, но это не означает полной взаимозаменяемости. Для диска 1200 мм требуются соответствующие элементы привода, кожух и геометрия заглубления, рассчитанные на глубину до 505 мм.

Стандартный аналог допустим для ремней, подшипников, цепей, манжет, уплотнительных колец и крепежа при полном совпадении спецификации. Модельный аналог вала, фланца, оси, ступицы или шкива должен соответствовать материалу, посадкам, балансировке и рабочей частоте вращения.

Husqvarna FS 1000 E нельзя считать другой версией Dr. Schulze FS-1000. В руководстве старой Husqvarna указаны двигатель 11 кВт и диск до 1000 мм; в технических базах приводятся глубина около 420 мм и масса около 275 кг. Для сравнения, актуальный Dr. Schulze имеет мощность 15 кВт, глубину 405 мм и массу около 360 кг.

Собственная инструкция Husqvarna содержит перечень деталей и взрывную схему. С ней следует сверяться при ремонте именно Husqvarna FS 1000 E. Руководство Husqvarna FS 1000 E подтверждает, что это отдельная машина с собственной конструкцией и системой управления.

Оригинал предпочтителен для защитной электрики, аварийного выключателя, сложного гидравлического клапана и деталей кожуха. Аналог оправдан для воспроизводимых механических компонентов, если изготовитель подтверждает применимость. Любая деталь, изменяющая штатную защиту или геометрию вращающегося узла без расчёта, является рискованной заменой.

Рекомендация специалиста

Если Dr. Schulze FS-1000 начал медленно резать армированную плиту, не затягивайте ремни и не увеличивайте подачу до проверки диска. Сначала выведите его из пропила, отключите питание и осмотрите сегменты, корпус и подачу воды. Полированные сегменты или локальный перегрев указывают на проблему режущего режима, а не обязательно на неисправность двигателя.

После установки диска 1000 мм с посадкой 60 мм выполните проверку на холостом ходу. Диск не должен касаться кожуха, иметь видимое биение или создавать периодическую вибрацию. Если для конкретной версии указано 1176 об/мин, алмазный инструмент должен допускать эту частоту и соответствующую окружную скорость.

Первый проход выполняйте с небольшой глубиной и ровной подачей. В тяжело армированном бетоне увеличивайте глубину последовательно, контролируя звук двигателя, вращение диска и выход шлама. Попытка сразу достичь 405 мм резко повышает боковую нагрузку, риск зажатия корпуса и проскальзывания ремней.

Если FS-1000 EVH движется рывками, сначала исключите перекос колёс и загрязнение ходовой части, затем проверяйте электрогидравлическую подачу. Если FS-1000 MVH тяжело перемещается даже без реза, проверьте цепь, звёздочки и подшипники. Исправный механизм не должен требовать чрезмерного усилия на маховике.

Диагностика до заказа позволяет заменить первично повреждённую деталь и проверить сопряжённые узлы. Подобрать совместимый алмазный диск, аналог запчасти или получить консультацию по ремонту швонарезчика можно на сайте «ТЕХАНАЛОГ».
