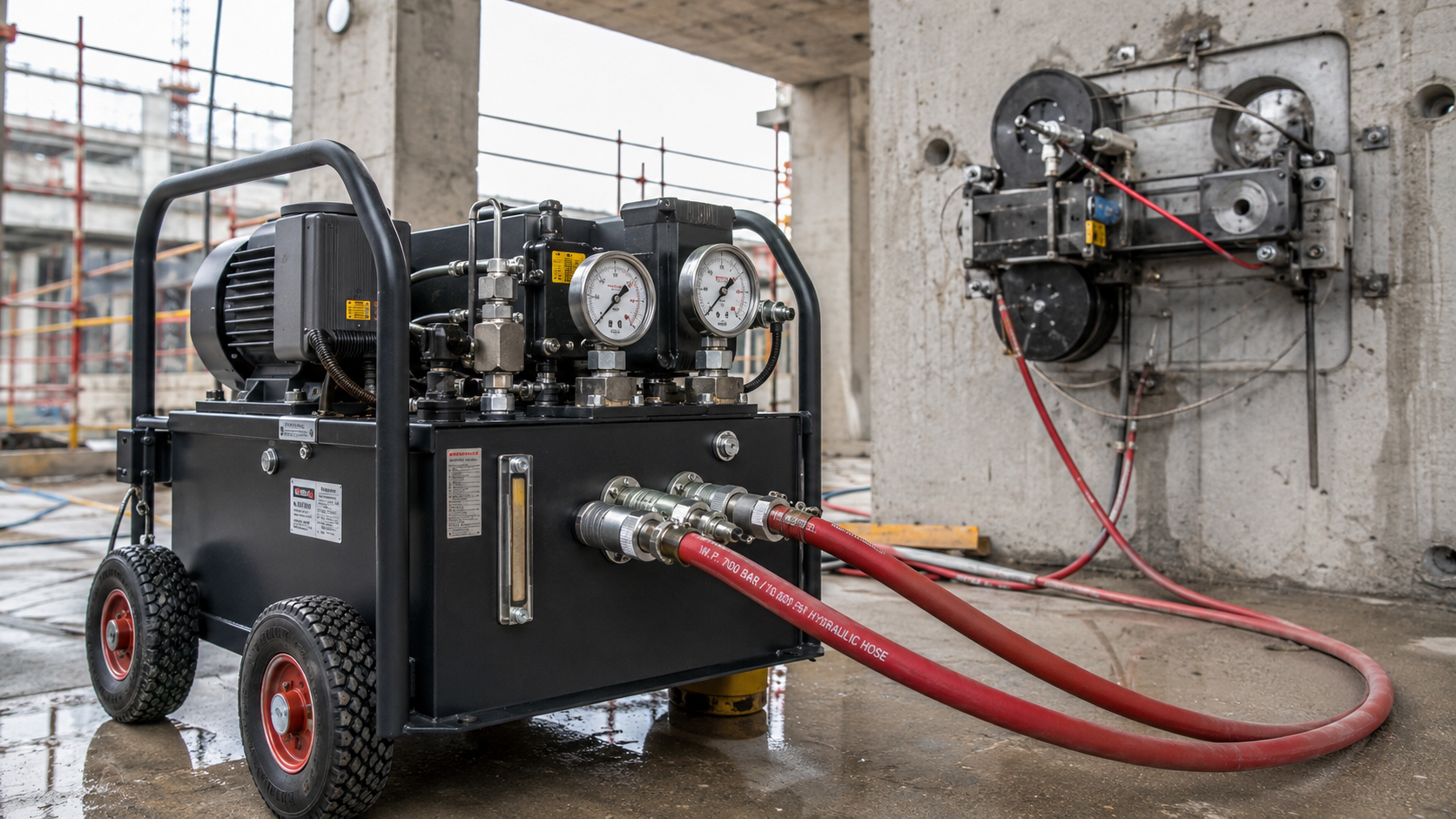

Маслостанция для алмазного оборудования: зачем нужна и как подобрать

Маслостанция для алмазного оборудования подбирается по четырём параметрам: мощность электродвигателя, рабочее давление, расход масла (производительность насоса) и количество гидравлических контуров. Несовпадение хотя бы одного из них с требованиями канатной или стенорезной пилы приводит к падению скорости реза, перегреву масла и ускоренному износу насоса.

На практике проблема совместимости возникает в двух случаях. Первый: подрядчик приобрёл гидравлическую канатную пилу и подбирает к ней маслостанцию, не зная точных требований по давлению и расходу. Второй: действующая маслостанция Cedima HAG-12.20 или Husqvarna PP 455 E вышла из строя, и нужна замена, совместимая с имеющейся пилой. В обоих случаях решение зависит не от бренда, а от совпадения гидравлических характеристик станции и инструмента.

Устройство маслостанции: что внутри и как работает

Маслостанция (гидростанция, гидравлическая насосная станция, HPU) преобразует электрическую энергию в давление гидравлического масла, которое приводит в движение гидромоторы и гидроцилиндры канатных пил, стенорезных машин и буровых установок. Конструктивно любая маслостанция для алмазного оборудования состоит из пяти узлов: электродвигатель, гидравлический насос, масляный бак, фильтрующая система и распределительная аппаратура.

Электродвигатель мощностью 15–30 кВт (питание 380 В / 50 Гц) приводит в действие гидравлический насос. В маслостанциях для алмазного оборудования применяются шестерёнчатые или аксиально-поршневые насосы. Шестерёнчатые проще в обслуживании и дешевле в замене, но менее эффективны при высоком давлении. Аксиально-поршневые обеспечивают стабильный расход при давлении 200–250 бар, но требуют более чистого масла (фильтрация до 10–15 мкм).

Масляный бак объёмом 30–80 л выполняет три функции: хранение рабочей жидкости, охлаждение масла за счёт теплоотдачи через стенки бака и осаждение механических примесей. При длительной работе на максимальной нагрузке температура масла может превышать 60–70 °C, что снижает его вязкость. Падение вязкости увеличивает внутренние утечки в насосе, давление нестабильно, производительность пилы снижается. Некоторые модели (Cedima HAG-12.22) оснащаются принудительным охлаждением масла (радиатор с вентилятором), другие рассчитаны на пассивное охлаждение через стенки бака.

Фильтр тонкой очистки (10–25 мкм) на сливной линии задерживает продукты износа насоса, уплотнений и гидромоторов. Засорённый фильтр повышает давление на сливе, масло перегревается быстрее, и сокращается ресурс всех гидравлических компонентов. Согласно рекомендациям IACDS (International Association of Concrete Drillers and Sawers), замена фильтроэлемента на маслостанциях для алмазного оборудования выполняется каждые 250–500 моточасов или при срабатывании индикатора загрязнённости.

Однопоточная или двухпоточная: какую выбрать

Количество гидравлических контуров (потоков) маслостанции определяется конструкцией подключаемого оборудования. Это один из параметров, в котором ошибки допускаются чаще всего.

Однопоточные маслостанции

Однопоточная маслостанция имеет один гидравлический насос и один контур (напорная + сливная линия). Расход масла 30–45 л/мин, давление до 250 бар. Такие станции применяются для привода канатных пил с механической (ручной) подачей каната, стенорезных машин с электрическим приводом подачи каретки и гидравлического привода диска (гибридная схема, как у Cedima WS-451 EH), а также для гидравлических буровых установок.

Преимущество однопоточной станции: меньшая масса (150–250 кг), более простая конструкция, меньший объём масла. Ограничение: невозможность одновременно и независимо управлять приводом вращения и приводом подачи на канатной пиле с полностью гидравлическим управлением.

Подключение однопоточной маслостанции к двухпоточной канатной пиле приведёт к тому, что оба гидромотора (вращения и подачи) будут работать от одного контура. Это вызовет конкуренцию за расход масла между контурами, нестабильную скорость каната и рывки при подаче.

Двухпоточные и трёхпоточные маслостанции

Двухпоточная маслостанция имеет два независимых насоса и два контура: один для привода вращения (ведущий шкив канатной пилы или шпиндель стенорезной машины), второй для привода подачи (натяжение каната или перемещение каретки). Расход масла 30–65 л/мин (суммарно), давление до 250 бар в каждом контуре. Модели: «Тягач 5.2», Husqvarna PP 518, HILTI DS-LP 20.

Трёхпоточная маслостанция (например, Cedima HAG-12.22 с тройным шестерёнчатым насосом) обеспечивает одновременную работу трёх контуров: привод вращения, подача и натяжение (или подключение второго инструмента). Применяется для стенорезных машин Cedima WS-451 HH и канатных пил CSA-100H, CSA-1001H.

Правило подбора: количество контуров маслостанции должно совпадать с количеством гидравлических линий подключаемого оборудования. Информация о количестве контуров указана в паспорте пилы и на шильдике маслостанции. Если на пиле четыре штуцера (два напорных + два сливных), нужна двухпоточная станция.

Сравнительная таблица

Совместимость маслостанции с канатной и стенорезной пилой

При подключении маслостанции к пиле необходимо проверить совпадение трёх параметров: рабочее давление, расход масла и тип быстроразъёмных соединений (БРС). Несоответствие любого из них приводит к некорректной работе или выходу оборудования из строя.

Рабочее давление маслостанции должно соответствовать номинальному давлению гидромотора пилы. Если маслостанция выдаёт 250 бар, а гидромотор рассчитан на 160 бар, предохранительный клапан на маслостанции необходимо настроить на рабочее давление пилы. Без этой настройки избыточное давление может повредить уплотнения гидромотора и шланги. Обратная ситуация, когда маслостанция слабее требуемого, приводит к недостаточной скорости вращения и потере производительности.

Расход масла определяет скорость вращения гидромотора пилы. Если канатная пила рассчитана на расход 45 л/мин, а маслостанция подаёт 30 л/мин, линейная скорость каната снизится пропорционально, и вместо рабочих 20–25 м/с канат будет двигаться со скоростью 13–17 м/с. При такой скорости матрица перлин изнашивается быстрее, чем обнажаются новые алмазные зёрна, и канат выходит из строя преждевременно.

Стандартные БРС плоского типа (flat-face) с самозапиранием обеспечивают совместимость между маслостанциями и пилами большинства производителей. РВД подбираются по внутреннему диаметру (DN12 для расхода до 40 л/мин, DN16 для расхода 40–65 л/мин) и рабочему давлению (не менее номинального давления маслостанции). Длина РВД обычно составляет 6–15 м; при расстоянии свыше 15 м потери давления на трение масла в шланге становятся существенными, и рекомендуется увеличить сечение до DN16.

Обслуживание и типичные неисправности

Регулярное обслуживание маслостанции сводится к четырём операциям: контроль уровня и температуры масла, замена фильтроэлемента, проверка состояния РВД и БРС, контроль натяжения приводного ремня (если применимо). ГОСТ 17216-2001 «Чистота промышленная. Классы чистоты жидкостей» регламентирует требования к чистоте рабочей жидкости в гидросистемах; для алмазного оборудования рекомендуется класс чистоты не хуже 12 по ГОСТ (соответствует фильтрации 15–25 мкм).

Перегрев масла (температура выше 70 °C) — наиболее частая неисправность на объекте. Причины: засорённый фильтр (повышенное сопротивление на сливе), недостаточный объём масла в баке (ниже минимальной отметки), работа на максимальном давлении без перерывов более 30–40 минут, эксплуатация в жаркую погоду без дополнительного охлаждения. При перегреве масло теряет смазывающие свойства, ускоряется износ насоса и уплотнений, и маслостанция может выйти из строя.

По данным сервисных инженеров «ТехАналог», около 55% обращений по ремонту маслостанций Cedima HAG-12.20 связаны с эксплуатацией на загрязнённом масле (просроченный или засорённый фильтроэлемент) и недостаточным уровнем масла в баке. Замена фильтра и доливка масла до рабочего уровня в большинстве случаев восстанавливают нормальную работу без дорогостоящего ремонта насоса.

Утечки масла через БРС и РВД возникают при износе уплотнительных колец и повреждении оплётки шлангов. Визуальный осмотр перед каждой сменой помогает обнаружить подтёки до того, как они приведут к потере давления на объекте. Повреждённые РВД заменяются целиком; ремонт шлангов высокого давления методом обжима муфт допускается только при условии испытания на рабочее давление.

Рекомендация специалиста

При подключении маслостанции к канатной пиле перед первым пуском на объекте выполните следующую проверку. Убедитесь, что уровень масла в баке между отметками MIN и MAX (при холодном масле). Проверьте, что все БРС защёлкнуты до щелчка и не подтекают. Запустите двигатель маслостанции на холостом ходу (без нагрузки на пилу) на 3–5 минут: за это время масло прогреется до рабочей температуры, и пузырьки воздуха, попавшие в систему при подключении РВД, выйдут через бак. Только после этого включайте вращение пилы. Если при запуске привода давление на манометре скачет или не набирается до номинального значения, проверьте направление вращения двигателя (при неправильном подключении фаз 380 В двигатель вращается в обратную сторону, и насос работает «всухую», что выводит его из строя за 10–15 секунд). На объекте держите запасной фильтроэлемент: замена занимает 5–10 минут и предотвращает простой бригады из-за перегрева масла.
