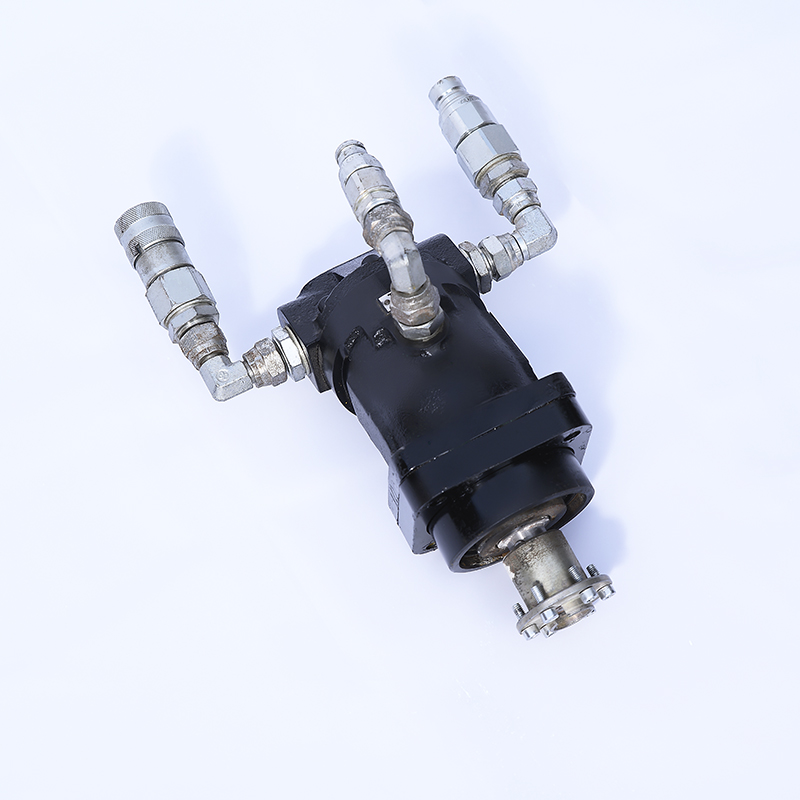

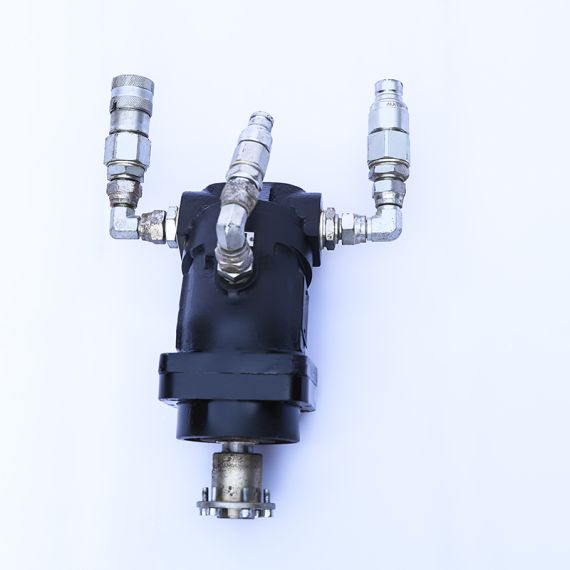

Нерегулируемый аксиально-поршневой насос-мотор МГ 2.28/32
Описание
Насос предназначен для преобразования механической энергии вращения приводного вала в гидравлическую энергию потока рабочей жидкости.
Брс 3/4 1 комплект М+П 1 шт
Брс 1/2 П 1 шт
Угол 1/2 Г+Г 2 шт
Адаптер BSP 1/2-3/4 2 шт
Адаптер BSP 1/2 1 шт
Адаптер BSP М18х1,5/1/2 1 шт
Место подключения утечного масла М18х1,5-6Н
Место подключения подача М27х2-6Н
Место подключения обратка М27х2-6Н
г/мотор; вал Ø25к5, шпонка 8х7х40 ГОСТ 23360; крышка 2 резьб.
отв. на торце М27х2 и 2 резьб. отв. по бокам М27х2
| Наименование параметра | Величина | |
| насос | мотор | |
| Рабочий объем, см3 | 28±0,8 | 28±0,8 |
| Частота вращения, с-1 (об/мин) | ||
| номинальная | 32(1920) | 32(1920) |
| максимальная | 50(3000) | 80(4800) |
| при минимальном давлении на входе 0,2МПа (2кгс/см2), не менее | 80(4800) | 80(4800) |
| минимальная | 6,6(400) | 0,41(25) |
| Подача, л/мин, номинальная, не менее | 51-1,5 | |
| Расход, л/мин, номинальный, не более | 56,6+1,5 | |
| Давление на выходе, МПа (кгс/см2) | ||
| номинальное | 20(200) | |
| максимальное | 32(320) | 20 (200) |
| Давление на входе, МПа (кгс/см2) | ||
| номинальное | 20 (200) | |
| максимальное | 1,6 (16) | 32 (320) |
| минимальное для закрытых схем | 0,4 (4) | |
| минимальное (абсолютное) для открытых схем | 0,08 (0,8) | |
| Перепад давлений, МПа (кгс/см2) | ||
| номинальный | 20(200) | |
| Давление дренажа, МПа (кгс/см2), | ||
| максимальное | 0,2(2) | 0,2(2) |
| Коэффициент подачи, % | 95 | |
| Гидромеханический КПД, % | 96 | |
| КПД, % | 91 | 91 |
| Масса (без рабочей жидкости), кг | 12 | 12 |
| Номинальная мощность, кВт | ||
| потребляемая, не более | 19,5+1,2 | |
| эффективная, не менее | 16,8-1,2 | |
| Крутящий момент, Н . м, | ||
| номинальный, не менее | 83-4 | |
