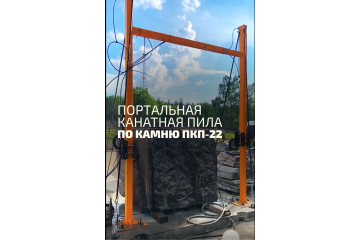

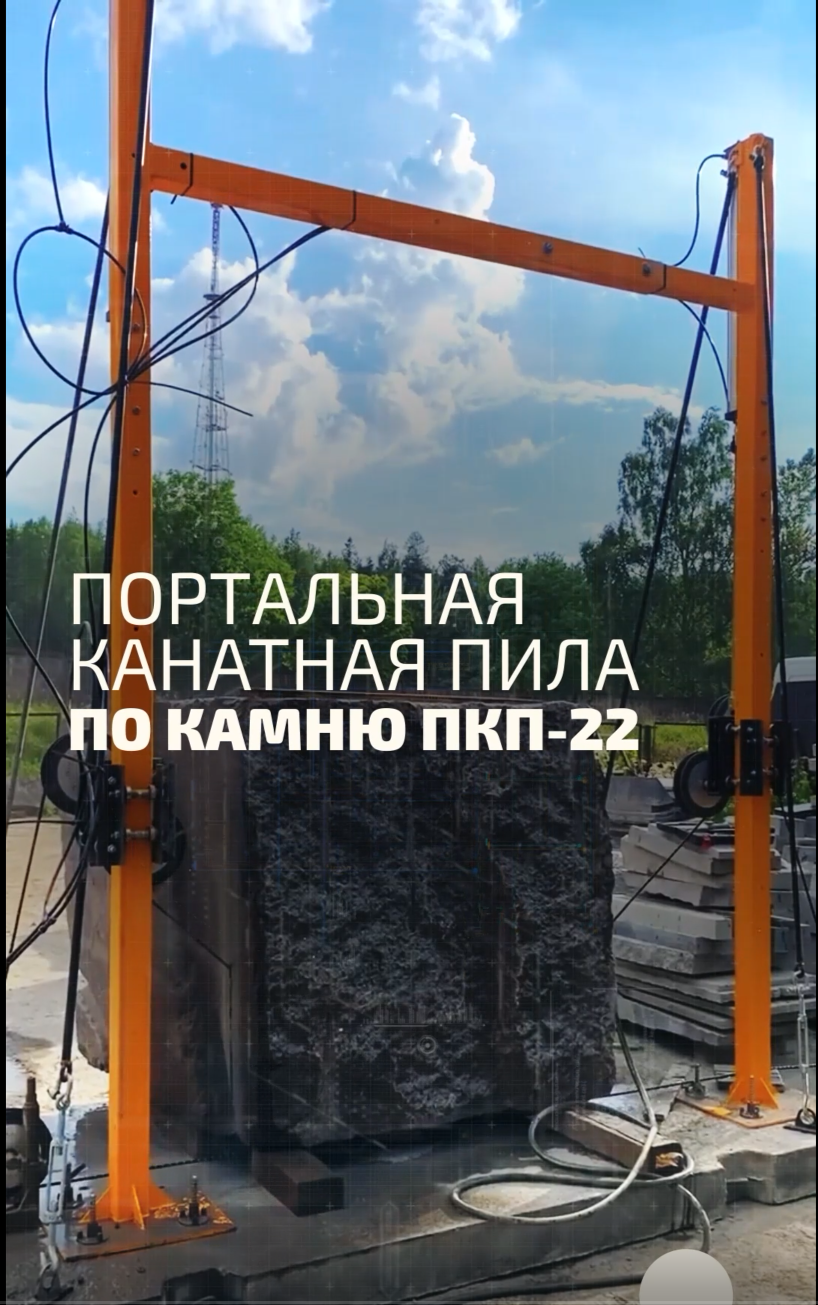

Портальная канатная пила по камню
Портальная канатная пила предназначена для раскроя массивных блоков природного и искусственного камня (гранит, мрамор, габбро, агломерат) на слэбы (плиты) или заготовки требуемого размера. Оборудование обеспечивает высокую прямолинейность реза и идеально подходит для использования в условиях камнеобрабатывающих цехов.
Широкий спектр применения для бизнеса малого производства:
Канатный станок для распиловки каменных блоков успешно применяется не только для камня, но и для:
- Резки железобетонных и бетонных плит пачкой в размер
- Резки плит перекрытия толщиной более 1500 мм
- Пиления бордюрного камня
- Раскроя слэбов для изделий из мрамора, гранита и прочих природных камней
- Пассировка гранитного блока — это этап в камнеобработке, когда части монолита, только что отделённые от горного массива (так называемые негабариты), приводят к нужным параметрам: придают им геометрически правильную форму и заданные размеры. Проще говоря, блок «подгоняют» под стандарты, чтобы потом из него удобно было выпиливать заготовки — слэбы (большие плиты), детали для памятников, брусчатку и другие изделия.
Благодаря портальной конструкции и системе пневмоподъема пила позволяет вести обработку камня «сверху вниз» (прямой ход) и «снизу вверх» (обратный ход), минимизируя потери инструмента на холостом ходу.
Технические характеристики
|
Параметр |
Значение |
|
Тип конструкции |
Портальная (Н-образная рама), раздвижная |
|
Мощность привода (канатная машина) |
22 кВт |
|
Особенность электроники |
Плавный пуск (защита от рывков и перегрузок) |
|
Ширина пролета (регулируемая) |
от 2 000 до 3 000 мм |
|
Максимальная высота реза |
до 2 000 мм |
|
Максимальный размер блока (Д×Ш) |
до 2500 × 2000 мм |
|
Система подачи / натяжения |
Пневматическая (2 цилиндра) |
|
Направляющие стойки |
Проф. труба 100×100 мм (сталь 20, стенка 5 мм) |
|
Управление пневматическое |
Отдельный пульт управления (входит в комплект) |
|
Требования к компрессору |
Не менее 7–8 атмосфер (подключается отдельно) |
Комплект поставки
- Рама портальная (Н-образная) с механизмом раздвижения — 1 шт.
- Каретки подвижные с узлом вращения (подшипники 6205, 8 шт.) — 2 компл.
- Автомат канатный (привод 22 кВт) с частотным рег. (плавный пуск) — 1 шт.

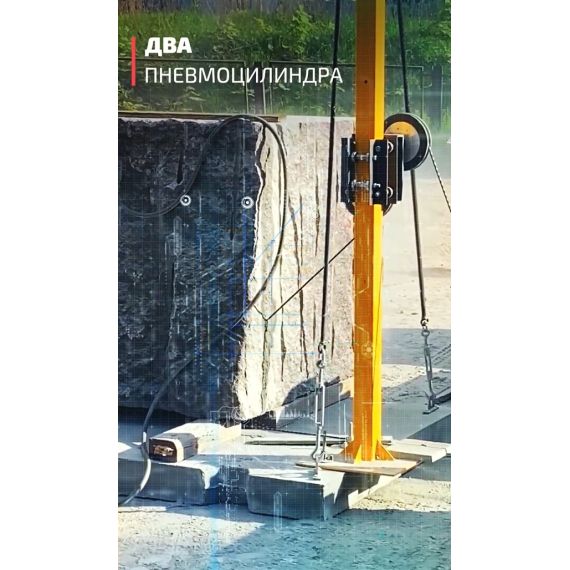

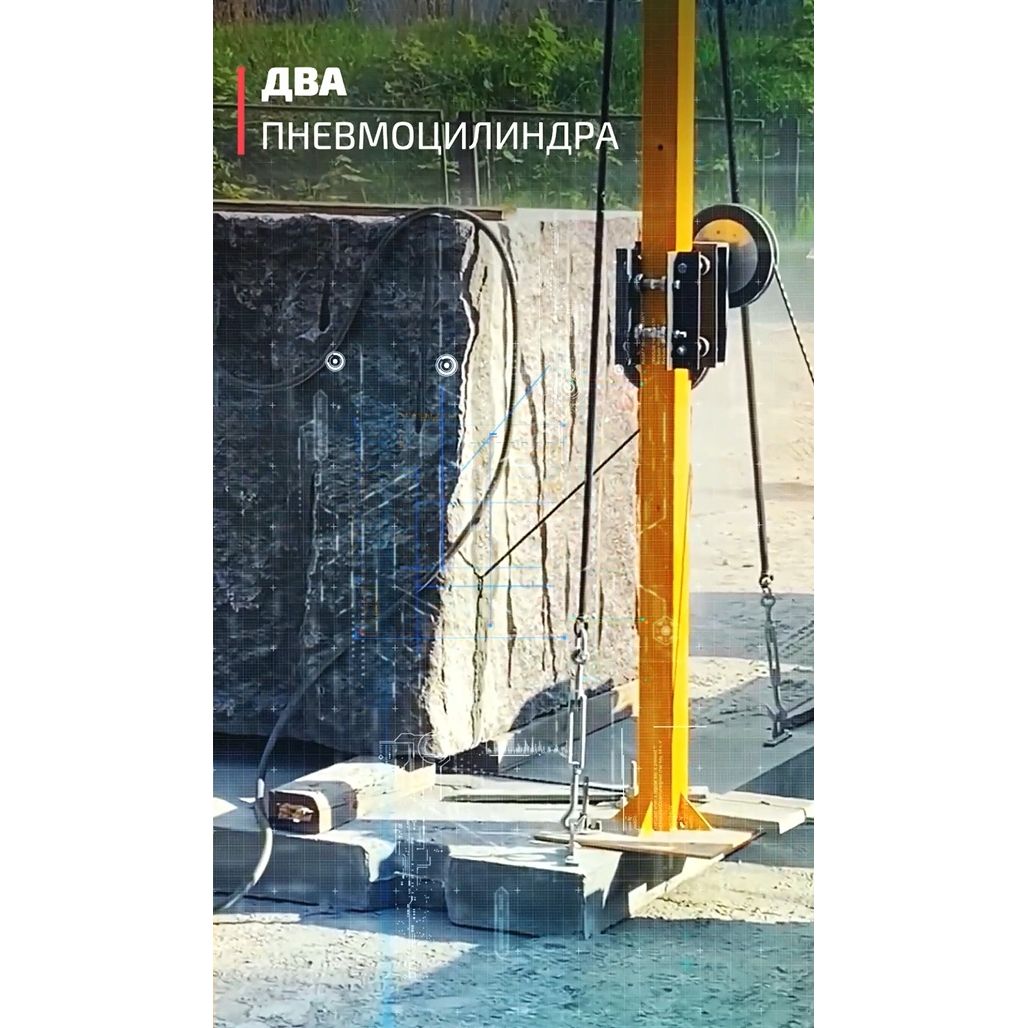

- Пневмоцилиндры (механизм подъема/подачи) — 2 шт.

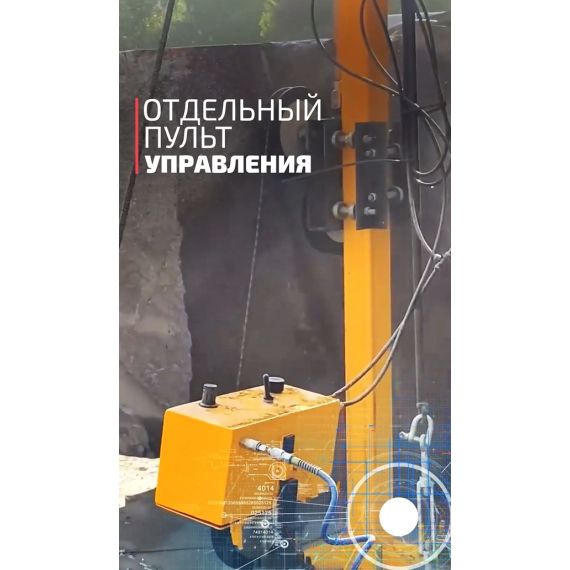

- Пульт управления пневмоцилиндрами — 1 шт.
- Распорные тяги (крепление к полу) — 4 шт.
- Система управления (штуцеры, форсунки) — 1 компл.
- Ролики направляющие — 2 шт.
- Набор болтов для сборки — 1 компл.
- Комплект инструмента и ЗИП — 1 компл.
Компрессор в комплект поставки не входит.
